Anténny zosilňovač Alcad AI-200 pre TV/FM signál
Alcad AI-200 zesilovač
Širokopásmový bytový zesilovač pro pozemní televizi a rádio s vestavěnou napájecí jednotkou. Zesiluje samostatně pásma VHF a UHF a má nezávislé ovládání zisku pro každé pásmo. Obsahuje dva výstupy pro provedení rozvodu do dvou nebo více televizorů. Výstupy jsou rovnoměrné nebo nesymetrické.
Hlavní vlastnosti
• 1x vstup FM/DAB+/VHF/UHF. (F konektor)
• 2x výstup. (F konektor)
• FM/DAB+/VHF: 40 - 318 MHz / zisk 14 dB, nastavitelný v rozmezí 16 dB.
• UHF: 470 - 862 MHz / zisk 24 dB, nastavitelný v rozmezí 12 dB.
• Výstupní úroveň: 105 DIN 45004B / 99 (IMD3-66dB) / 88 (IMD2-60dB) dBuV
• Útlum odrazu: >= 10 dB
• Napájení přes samostatný integrovaný 230V AC zdroj.
• IP 20 krytí.
Použití zesilovače
Určený k rozšíření digitálních pozemních televizních instalací v rámci bytu nebo domu. Zesiluje televizní signál, takže ze signálu jedné televizní zásuvky nebo z koaxiálního kabelu vstupujícího do domu lze provést rozvod s několika novými zásuvkami. Úroveň signálu se snadno nastavuje pomocí dvou ovladačů zesílení.
Charakteristika zesilovače

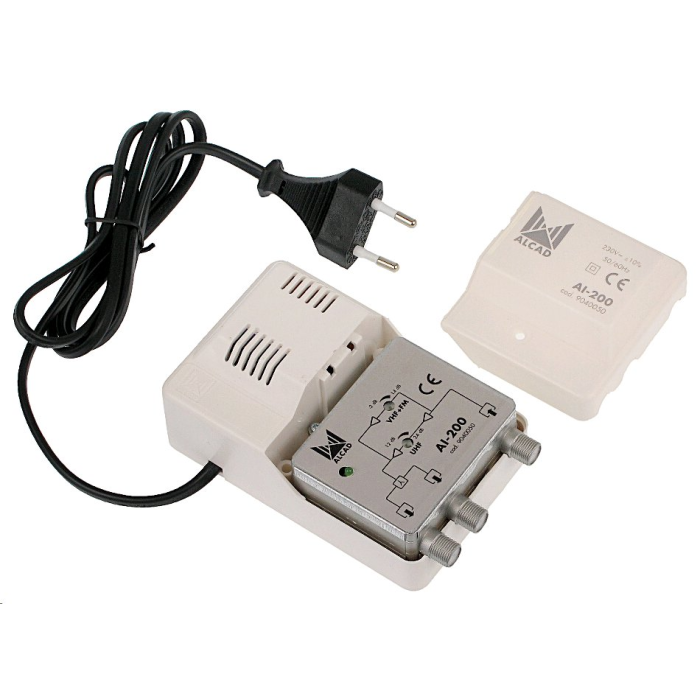

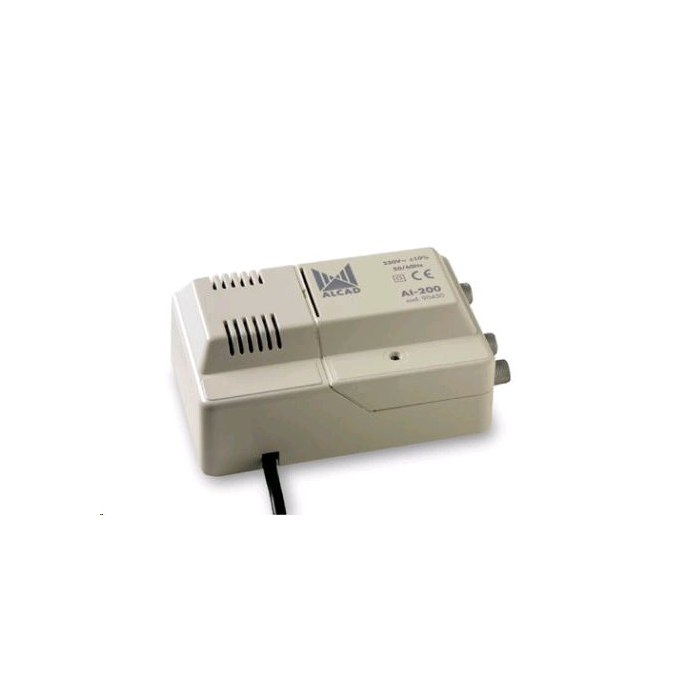

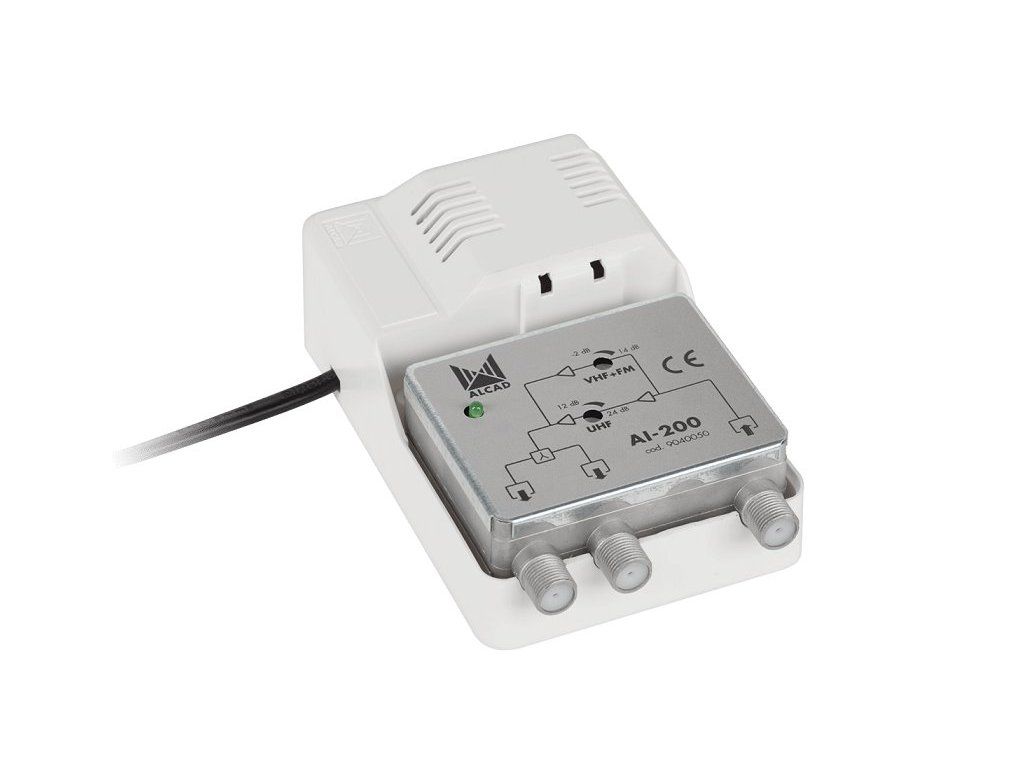

Vyrobený z ABS plastu, s vnitřním zamakovým šasi, které poskytuje maximální stínění. Napájecí jednotka je izolována od zbytku vysokofrekvenčního obvodu, což odpovídá bezpečnostním předpisům pro technika i uživatele. Upevňuje se na stěnu pomocí dodaných šroubů a hmoždinek. Konektory typu F.
Technické parametry
| počet vstupů/výstupů | 1 / 2 |
| vstup | VHF/UHF (40-318, 470-862 MHz) |
| zesílení v UHF pásmu | 24 ± 1,5 dB |
| zesílení v VHF pásmu | 14 ± 1,0 dB |
| zvlnění v pásmu | ± 1,0 dB (VHF), ±1,2 dB (UHF) |
| regulace zesílení | 16 dB (VHF), 12 dB (UHF) |
| šumové číslo | 4,5 dB (VHF), 3,0 dB (UHF) |
| max. výstupní úroveň (DIN45004B) | 102 dBµV |
| max. výstupní úroveň (IMD3 -66 dB) | 99 dBµV |
| max. výstupní úroveň (IMD2 -60 dB) | 88 dBµV |
| max. výstupní úroveň (CTB -60 dB) | 86 dBµV |
| max. výstupní úroveň (CSO -60 dB) | 82 dBµV |
| potlačení mezi vstupy/výstupy | - |
| tlumení odrazu na vstupu | >10 dB |
| napájení | 230V±10% , 50/60 Hz, 7 W |
| konektory | F-konektor |
| pracovní teplota | -5°C .....+60°C |
| stupeň krytí | IP20 |
| hmotnost | 0,32 kg |
| rozměr balení | 118 x 72 x 42 mm |
Ďalšie produkty nájdete v kategórii Zosilňovače.
| Kategória: | Zosilňovače |
|---|---|
| Záruka: | 24 |
| Hmotnosť: | 0.37 kg |
| EAN: | 8425988904508 |
| Počet vstupov: | 1 |
| Počet výstupov: | 2 |
| Typ konektora: | F |
| Vyhotovenie: | Vnútorný |
| Vyhotovenie: | Vnútorný |
| Počet vstupov: | 1 |
| Počet výstupov: | 2 |
| Typ konektora: | F |
| Pásmo: | DAB |
| Regulace zesílení: | Áno |
| Zesílení: | 21 - 30 dB |
| Max. výstupné úroveň: | 100 - 109 dBµV |
