IN Pohon pro dvoukřídlá vrata SW3AL

Sada pohonu pro dvoukřídlá vrata IN SW3AL — Spolehlivý chod a maximální bezpečnost

Zabezpečený a plně automatizovaný vjezd


Ruční otevírání těžké brány v dešti nebo mrazu snižuje komfort a zpomaluje provoz. Ať už zajišťujete plynulý průjezd do firemního areálu, nebo hledáte spolehlivou automatizaci pro rodinný dům, potřebujete systém, který zvládne každodenní zátěž bez kompromisů. Pístový a bezúdržbový provoz s robustní konstrukcí pohonu zajišťuje dlouhodobou spolehlivost i při každodenním používání. Standardní systémy často trpí na mechanické rázy, které zkracují životnost uchycení — tento problém eliminuje přesná řídicí elektronika vybavená plynulou regulací chodu.


Tato sada pohonu pro dvoukřídlá vrata řeší kompletní ovládání vjezdu v jednom balení. Model SW3AL je primárně dimenzován pro brány s délkou křídla až 3 m a hmotností do 300 kg (přičemž tyto hodnoty platí pro žebrované brány, pro plné jsou logicky nižší). Zásadním benefitem celého systému je tichý a plynulý rozjezd, o který se stará funkce soft start, jež zajišťuje velmi šetrné uvedení brány do pohybu naprosto bez zbytečných rázů a vibrací. O pasivní i aktivní bezpečnost se pak stará hardwarová detekce překážky, při které se pohon automaticky ihned zastaví, a infračervené fotobuňky, které chrání vše v prostoru brány ještě před samotným fyzickým kontaktem.

Klíčové parametry a jejich přínos v praxi


• Nosnost až 300 kg na křídlo — bez problému zvládne standardní i rozměrnější žebrované brány o délce do 3 m.

• Tichý a plynulý rozjezd (soft start) — velmi šetrné uvedení brány do pohybu bez rázů prodlužuje celkovou životnost pantů i mechaniky pohonu.

• Individuální nastavení motorů — rychlost a pracovní sílu lze nastavit samostatně pro každé křídlo brány přesně podle potřeby.

• Bezpečnostní detekce překážky — při neočekávaném kontaktu s objektem se pohon automaticky zastaví, čímž eliminuje poškození majetku.

• Integrovaný displej pro přehledné ovládání — zaručuje mimořádně snadné a vizuálně jasné nastavení všech parametrů na desce.

• Funkce automatické zavírání — logiku chodu vrat lze plně přizpůsobit dle konkrétních potřeb vaší rodiny nebo firemního provozu.

• Záložní manuální otevírání — při náhlém výpadku proudu lze pohony velmi snadno odblokovat pomocí speciálních přiložených klíčů a bránu otevřít ručně.

• Pístový bezúdržbový systém — odolná a robustní konstrukce je pečlivě navržena pro dlouhodobou spolehlivost i při náročném každodenním používání.

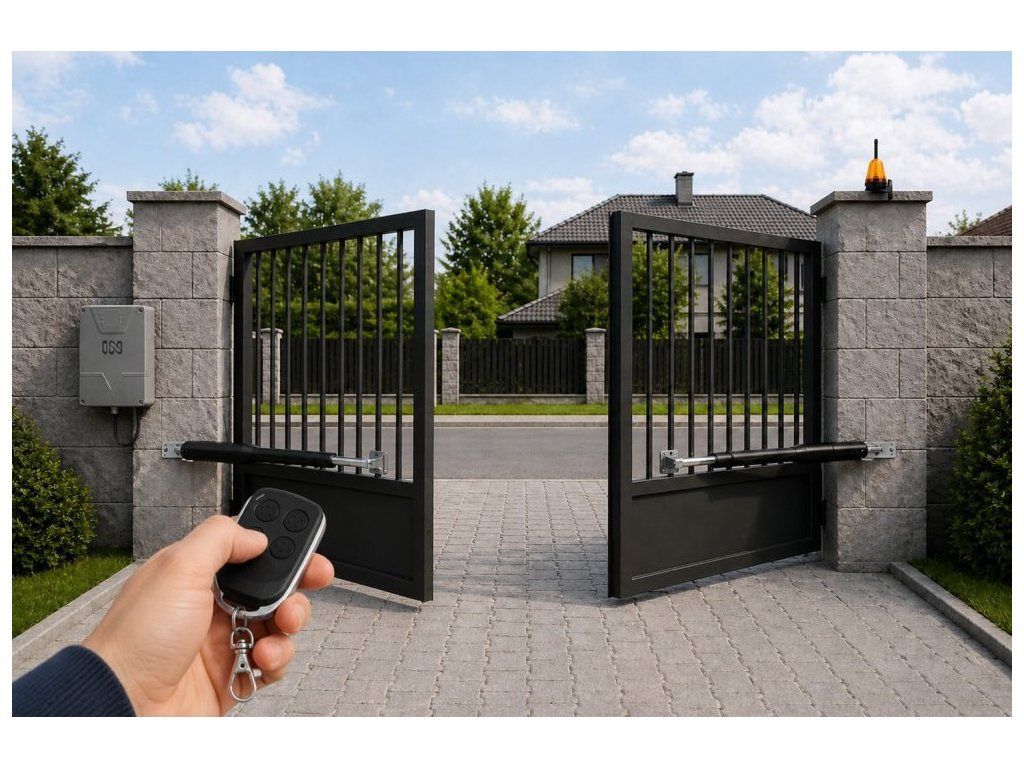

Otevření brány z pohodlí vozu i přes mobil


Kromě klasických dálkových ovladačů, z nichž hned 2 najdete rovnou v balení, otevírá model IN SW3AL brány moderním prvkům automatizace a chytré domácnosti. Celý systém je totiž navržen tak, aby podporoval mobilní ovládání — to je plně k dispozici po zakoupení rozšiřujícího WiFi ovladače. Získáte tak bezproblémovou kompatibilitu s běžnými virtuálními asistenty Google Home, Amazon Alexa nebo propojovací platformou IFTTT. Pro rodinné i firemní využití je dále připravena široká možnost rozšíření o příslušenství, kam patří mimo jiné bezdrátová klávesnice, WiFi přijímač a WiFi kamera pro detailní vizuální kontrolu vjezdu.

Výkonný 24V motor s přesnou trajektorií


Spolehlivá mechanika pohonu spoléhá na lineární pístová ramena s motorem (v kompletním balení jsou dodávána 2), která efektivně operují s bezpečným provozním napětím 24 V DC. Tento systém vyvine dostatečnou sílu až 1200 N pro plynulé tažení a tlačení křídel. Díky inteligentní plynulé regulaci výkonu na desce nedochází k trhavým pohybům ani v koncových polohách, kde píst dosahuje maximálního zdvihu až 300 mm. Proti nepřízni počasí je motor kompletně chráněn certifikací krytí IP55 a bez problému operuje v hlubokých mrazech i na přímém slunci od -20 °C do +50 °C. Samotná 1 řídicí jednotka je osazena transformátorem napájeným z běžných 230 V, což instalačním technikům výrazně zjednodušuje přívodní elektroinstalaci.

Konfigurace přesně na míru vašemu vjezdu


Tento řídicí systém je vysoce variabilní díky integrovanému displeji přímo na základní desce. Můžete tak absolutně přesně definovat časovou prodlevu mezi pohybem prvního a druhého křídla, aby nedocházelo k jejich fyzické kolizi u asymetrických průjezdů. Funkce inteligentního automatického zavírání naopak zajistí, že po opuštění pozemku nezůstane váš objekt nechráněný, pokud jej nedopatřením zapomenete ovladačem zavřít. Při instalaci v rozsáhlejších komerčních prostorách lze systém do paměti naučit až 120 dálkových ovladačů, což spolehlivě pokrývá logistické potřeby většiny středních firem. Bezpečnostní 1 výstražný maják, který je rovněž plnou součástí dodávané sady, na dálku vizuálně upozorňuje na probíhající strojovou manipulaci s vraty.

Pro koho je systém vhodný


Rodinné domy a privátní vjezdy: Uživatelé nejvíce ocení mimořádně tichý chod a obrovskou výhodu v podobě snadné integrace pohonu do chytré domácnosti. Přibalený 1 pár fotobuněk nekompromisně ochrání hrající si děti či zvířecí mazlíčky před nechtěným skřípnutím mechanismu. Menší a střední firmy, logistické areály: Majitelé firemních objektů maximálně využijí mechanickou odolnost robustního pístového mechanismu i připravené záložní manuální otevírání, díky němuž provoz nezastaví ani nečekaný výpadek napětí v celé čtvrti. Elektromontážní firmy a zkušení kutilové: Pro techniky je velkým bonusem fakt, že krabice obsahuje všechno potřebné včetně montážních konzolí a příslušenství i podrobného instalačního manuálu. Nastavování přes displej navíc zkracuje dobu montáže na naprosté minimum.

Technické specifikace


• Napájení řídicí jednotky: 230 V AC — Standardní domovní připojení do běžné sítě přes jistič, bez nutnosti speciálního měniče.

• Napájení motorů v ramenech: 24 V DC — Bezpečné napětí umožňující přesnou silovou regulaci a budoucí zapojení záložní baterie.

• Maximální délka jednoho křídla: 3 m — Tento rozměr poskytuje dostatečný prostor pro dvoukřídlé vjezdy o celkové šířce až 6 metrů.

• Maximální hmotnost jednoho křídla: 300 kg — Masivní tah motoru spolehlivě zvládne i velmi těžké kované či žebrované ocelové konstrukce.

• Maximální tažná síla (tah/tlak): 1200 N — Garantuje plynulé otevření brány i v situaci, kdy působí silnější protivítr.

• Zdvih vodícího pístu: 300 mm — Poskytuje fyzicky ideální pákový převod pro hladký a plynulý chod mechaniky.

• Rychlost pohybu pohonu: cca 1,5 m/min — Zajišťuje plynulý a bezpečný průjezd vašeho vozidla bez zbytečného prodlužování čekací doby.

• Maximální úhel otevření brány: až 110° — Tato obrovská rezerva bez obtíží umožňuje bezproblémové vytočení dodávky či většího vozidla z úzké silnice do pravého úhlu.

• Doporučená provozní teplota: -20 °C až +50 °C — Garantuje absolutní spolehlivost po celý rok — v ostrém zimním mrazu i na přímém letním slunci.

• Ochranný stupeň krytí: IP55 — Dokonalá certifikovaná odolnost proti poletujícímu prachu a prudké stříkající vodě naprosto ze všech směrů.

• Paměť přijímače v jednotce: Až 120 dálkových ovladačů — Bohatě pokryje přístupové potřeby celých větších firemních kolektivů.

Základní obsah originálního balení:


 - 2 pístová ramena s motorem
 - 1 řídicí jednotka
 - 2 dálkové ovladače
 - 1 pár fotobuněk
 - 1 výstražný maják
 - montážní konzoly a instalační příslušenství
 - 2 klíče pro manuální odblokování vrat
 - originální instalační manuál

FAQ — Časté otázky zákazníků

1. Zvládne tento pístový pohon otevřít i plná (neprokouknutelná) vrata obložená dřevem? Ano, mechanicky toho schopen je, ale je bezpodmínečně nutné počítat se značně zvýšeným náporem větru (tzv. plachtový efekt). Výrobcem deklarovaná nosnost maximálně 300 kg a limitní délka 3 m totiž platí výhradně pro běžné žebrované brány. U plných deskových vrat musí být reálná hmotnost křídla i jeho plošná výměra logicky výrazně nižší, aby nedošlo k nevratnému poškození motoru tlakem poryvů větru.

2. Co přesně se stane s bránou při nečekaném výpadku elektrického proudu? Pro podobné nepříjemné krizové případy jsou v základním balení obsaženy 2 klíče pro manuální odblokování. Po jejich otočení v těle pohonu se vnitřní převodovka motoru mechanicky rozpojí a bránu pak lze zcela zlehka otevírat a zavírat ručně. Alternativně lze do elektroniky řídicí jednotky zapojit také 24V záložní baterii.

3. Lze u nesouměrné (asymetrické) brány přesně nastavit zpoždění a výkon pro každé křídlo zvlášť? Ano, moderní řídicí jednotka modelu SW3AL bez problému umožňuje detailní a hlavně individuální nastavení motorů. Pro naprosto každé křídlo si můžete rychlost a tažnou sílu nastavit zcela samostatně a navíc precizně zvolit časové zpoždění otevírání i zavírání tak, aby se křídla přes sebe v žádném bodě nekřížila.

4. Je součástí prodejního balení opravdu vše potřebné pro základní elektroinstalaci? Ano, instalační sada IN SW3AL obsahuje veškerý nezbytný nosný hardware určený pro standardní ocelovou i zděnou montáž: konkrétně 2 pístová ramena, inteligentní řídicí jednotku, dálkové ovladače, pár infračervených fotobuněk, signalizační maják a masivní montážní konzoly. Jako montážník si navíc musíte připravit pouze odpovídající měděnou kabeláž (přívody na 230V a komunikační rozvody pro 24V periferie) pro spolehlivé propojení jednotky s motory a senzory dle přesných vjezdových rozměrů vaší brány.

5. Mohu celý tento systém vjezdu ovládat chytře pomocí mobilního telefonu? V základní tovární výbavě je ovládání spolehlivě řešeno klasickými dálkovými RF ovladači. Pokud ovšem chcete naplno využívat mobilní ovládání a širokou kompatibilitu s domácími asistenty (jakými jsou například oblíbený Google Home, systém Amazon Alexa či inteligentní platforma IFTTT), je nutné si k sadě samostatně dokoupit ještě externí chytrou bránu ve formě WiFi ovladače.

6. Je bezpečné nechávat zavírat obrovská vrata automaticky časovačem? Nehrozí tak skřípnutí projíždějícího auta? Tento automatizovaný systém je defaultně osazen bezpečnostními IR fotobuňkami, které zcela nepřetržitě monitorují fyzický prostor brány. Pokud by se při spuštěném procesu časového automatického zavírání v pohybové dráze objevil nečekaný překážející element — ať už vozidlo, pohybující se osoba nebo hrající si pes — chytrá detekce překážky pístový pohon okamžitě zablokuje a zastaví.

7. Mám u domu i malou posuvnou bránu pro chodce, mohu na otevírání obou použít jeden společný dálkový ovladač?

RF ovladače obsažené v této vjezdové sadě (pracující na dané frekvenci a s bezpečným plovoucím kódem) jsou velmi dobře kompatibilní i s převážnou většinou dalších dodávaných pohonů značky IN. Většina dálkových ovladačů má vícero tlačítek (typicky až 4 na jednom těle), takže při správném spárování s externím přijímačem dalším motorem můžete jedním ovladačem elegantně řídit obě vjezdová řešení.
