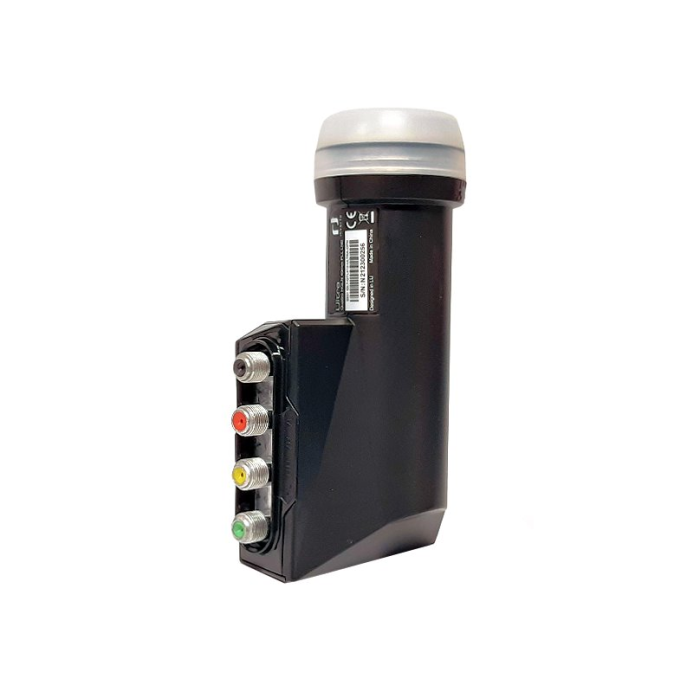

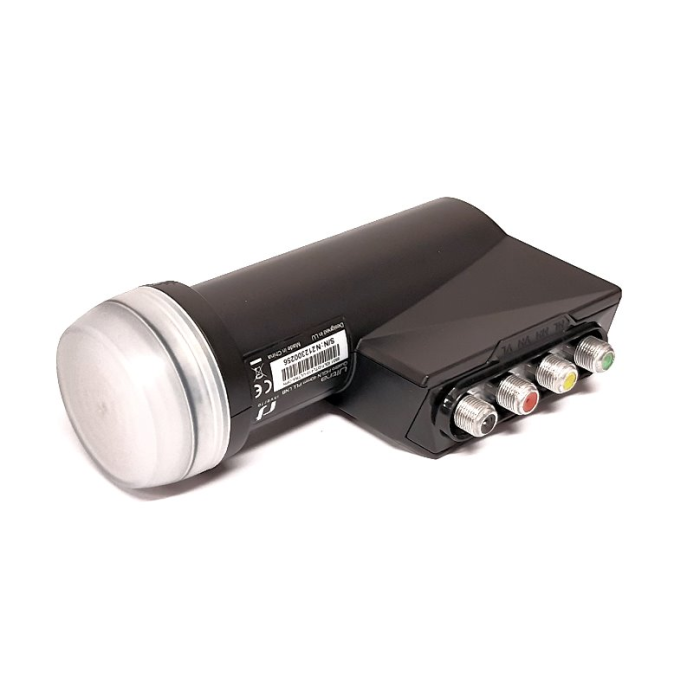

Inverto Ultra Quattro IDLT-QTL412 LNB 0,2 dB
Špičkový univerzální quattro konvertor ze speciální série fa Inverto pro digitální satelitní příjem. Konvertor byl navržen po mnoha testech v různých příjmových podmínkách.
LNB umožňuje příjem signálu z jedné družice, jeho distribuci pro multipřepínače (H/V) a je připraven k příjmu s vysokým rozlišením (FULL HD, ULTRA HD).
Je navržen tak, aby splňoval přísné specifikace a byl vyroben podle nejvyšších standardů kvality. Nabízí ideální řešení pro příjem satelitního vysílání v celé Evropě.
Hlavní rysy LNB
• Nová konstrukce napájecího rohu.
• Vynikající výkon ve fázovém šumu, kompatibilní s normou DVB-S2X, podporující televizi Ultra HD (4K a 8K).
• Vynikající izolace křížové polarizace.
• Velmi nízké úrovně rušivých signálů.
• Vynikající šumové číslo s vysokým konverzním ziskem.
• Vysoká odolnost proti 4G.
• Maximální spolehlivost.

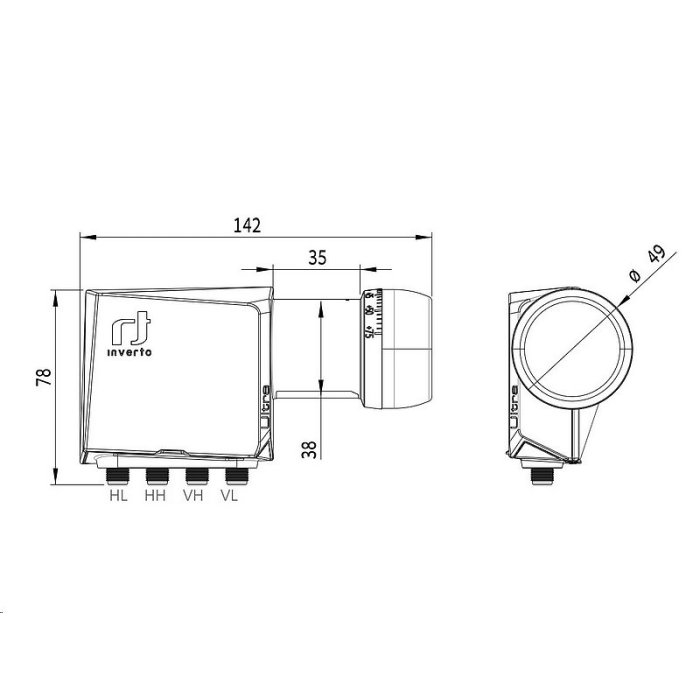

• Délka krčku 37 mm.
Díky nové konstrukci a kvalitním součástkám poskytuje LNB vyšší konverzní zisk, přesto s nízkým šumovým číslem a nejlepšími parametry fázového šumu.
Kombinace inovativní konstrukce, komponent vyšší specifikace, vynikající izolace křížové polarizace a pokročilé konstrukce filtru umožňuje lepší zpracování rušivých a falešných signálů.
Tato jedinečná řada LNB je navržena tak, aby splňovala přísné specifikace, a vyrobena podle nejvyšších průmyslových standardů, a představuje ideální řešení pro instalace s náročnými podmínkami příjmu.
Technické specifikace |
|
|---|---|
| Vstupní frekvence v nízkém pásmu | 10.7 GHz ~ 11.7 GHz |
| Výstupní frekvence v nízkém pásmu | 950 MHz ~ 1950 MHz |
| Frekvence LO v nízkém pásmu | 9.75 GHz |
| Rozsah vstupní frekvence vysokého pásma | 11.7 GHz ~ 12.75 GHz |
| Rozsah výstupních frekvencí vysokého pásma | 1100 ~ 2150 MHz |
| Frekvence LO ve vysokém pásmu | 10.6 GHz |
| Šumové číslo | 0.2 dB typ. (0.7 dB max.) |
| Teplotní drift LO | ± 2.0 MHz max. |
| Počáteční přesnost LO | ± 1.0 MHz max. |
| Fázový šum LO při 1 kHz | -70 dBc/Hz |
| Fázový šum LO @ 10 kHz | -80 dBc/Hz |
| Fázový šum LO @ 100 kHz | -90 dBc/Hz |
| Fázový šum LO @ 1 MHz | -100 dBc/Hz |
| Konverzní zisk | 60 ~ 70 dB |
| Zvlnění zisku (v šířce pásma 26 MHz) | 1 dB max. (špička-špička) |
| Kolísání zisku (v celém pásmu) | 4 dB max. (špička-špička) |
| Odmítnutí obrazu | 50 dB min. |
| Intermodulace 3. řádu - ICP3 | +10 dBm min |
| Bod komprese 1 dB (@ výstup) | 0 dBm min. |
| Izolace křížové polarizace | 22 dB min. |
| VSWR na výstupu | 2.0 : 1 max. |
| Úroveň rušivých signálů v pásmu | -65 dBm max. |
| Spotřeba proudu | 230 mA max. (10 VDC ~ 20 VDC) |
| Provozní teplota | -30 °C ~ +60 °C |
| Výstupní impedance | 75 Ohm |
| Typ výstupního konektoru | F (samice) |
| Výstupy F | 4x, (HH, HL, VH, VL), barevně značené |
| Hmotnost | 177 g |
Ďalšie produkty nájdete v kategórii LNB konvertory.
| Kategória: | LNB konvertory |
|---|---|
| Záruka: | 24 |
| EAN: | 5453002615164 |
| Počet výstupů: | 4 |
| Šumové číslo: | 0,2 dB |
| Typ LNB: | Quattro |
