Koaxiálny kábel Televes SK100PLUS Cu 413601 / 100 m / 6,7 mm

Koaxiální kabel Televes SK100PLUS Cu — Třída stínění Class A+ a čistá měď


Stabilní televizní i datový přenos bez vnějšího rušení

Při instalaci moderních televizních a satelitních rozvodů představuje největší riziko elektromagnetické rušení ze sítí 4G/5G LTE a ztráta úrovně signálu na delších kabelových trasách. Nekvalitní koaxiální kabely s poměděným ocelovým jádrem (CCS) nebo nedostatečným stíněním způsobují kostičkování obrazu na multiplexech DVB-T2, výpadky satelitních transpondérů a degradaci analogového HD videa z bezpečnostních kamer. Výsledkem jsou reklamace zákazníků a nutnost nákladného přepojování tras v hotových lištách a zednických drážkách.

Koaxiální kabel Televes SK100PLUS Cu (obj. č. 413601) tento problém eliminuje díky kombinaci vnitřního vodiče ze 100% elektrolytické mědi a trojitého stínění v certifikované třídě Class A+. Se stínicím útlumem přes 95 dB v pásmu do 1 GHz a typickou hodnotou až 100 dB zabraňuje pronikání interferencí i při těsném souběhu se silovými kabely nebo datovými sítěmi. Pěnové polyetylenové dielektrikum (PEE) zajišťuje vysokou rychlost šíření signálu 82 % a nízký útlum v celém frekvenčním spektru 5 až 3000 MHz.

Technické přednosti pro spolehlivé rozvody


• Vnitřní vodič ze 100% čisté mědi (1,02 mm) — zaručuje nízký stejnosměrný odpor pod 22 Ω/km, minimální ztráty signálu a bezpečné napájení předzesilovačů, LNB konvertorů i multiswitchů.

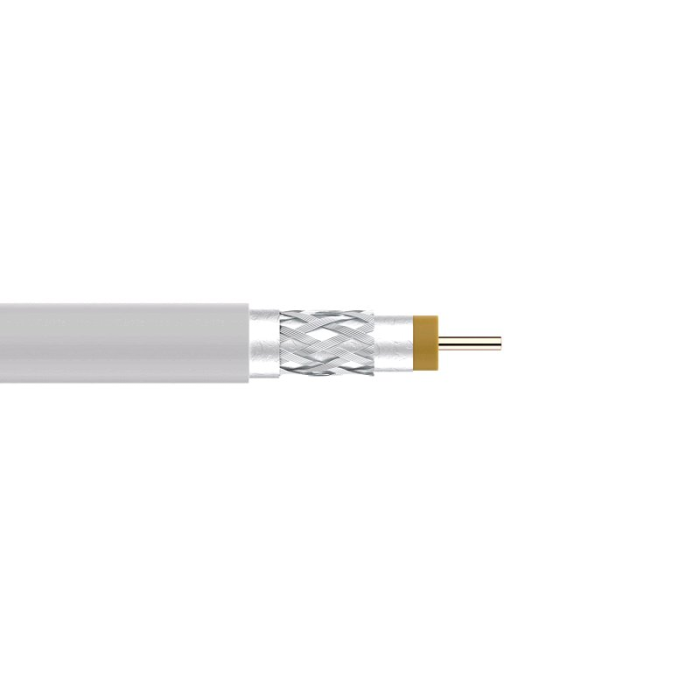

• Trojité stínění Trishield (TSH) — vrstvená struktura Al/Polyester fólie + hliníkové opletení (60% pokrytí) + druhá Al/Polyester fólie spolehlivě odstiňuje okolní vysokofrekvenční smog.

• Certifikace stínění Class A+ — stínicí účinek ≥ 95 dB v pásmu 30–1000 MHz a ≥ 85 dB v pásmu 1000–2000 MHz brání degradaci signálu LTE/5G vysílači.

• Nízký lineární útlum — hodnota útlumu pouhých 18 dB / 100 m při 800 MHz a 28 dB / 100 m při 1750 MHz dovoluje realizovat dlouhé trasy bez nutnosti průběžných linkových zesilovačů.

• Fyzikálně pěněné dielektrikum PEE (4,6 mm) — zajišťuje vysokou stabilitu charakteristické impedance 75 Ω a odolnost proti navlhnutí i mechanickému stlačení.

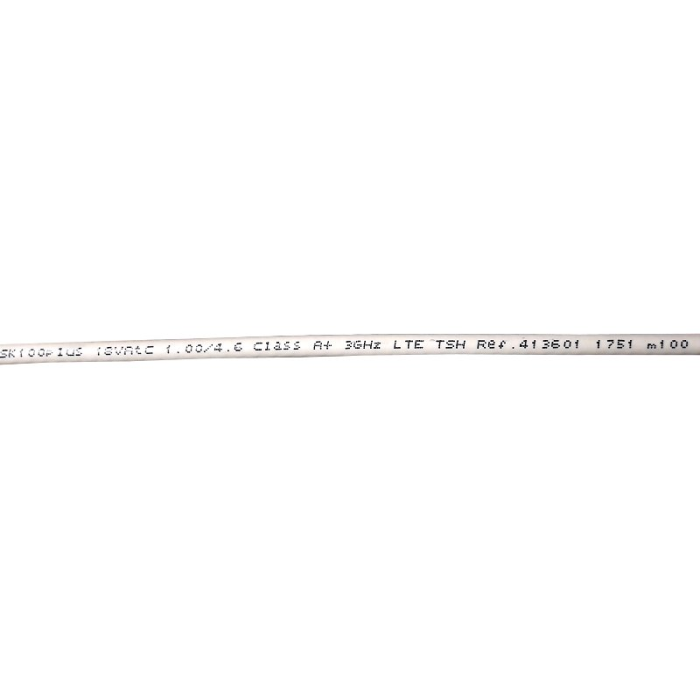

• Flexibilní plášť z bílého PVC — vnější průměr 6,7 mm usnadňuje protahování husími krky a elektroinstalačními lištami.

• Malý poloměr ohybu 33,5 mm — dovoluje bezpečnou instalaci v ostrých rozích instalačních krabic bez rizika deformace dielektrika a impedance.

• Požární klasifikace CPR Euroclass Eca — certifikovaný plášť dle harmonizované normy EN 50575 pro bezpečné použití ve vnitřních prostorách staveb.

• Odolnost proti odrazům (Return Loss > 20 dB) — minimalizuje stojaté vlnění a chybovost přenosu MER/BER v pásmu do 860 MHz.

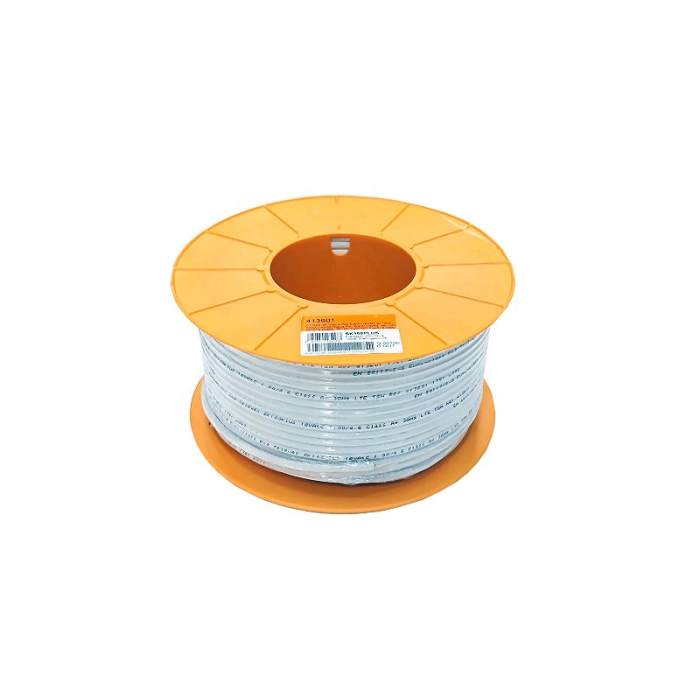

• Metráž na cívce 100 m — balení v kompaktním boxu o rozměrech 350 × 350 × 160 mm umožňuje plynulé odvíjení bez zasukování a poškození vodiče.


Snadná manipulace a montážní komfort


Instalace koaxiálního kabelu Televes SK100PLUS Cu je navržena pro vysokou efektivitu na stavbě. Vnější průměr 6,7 mm přesně odpovídá standardním kompresním i šroubovacím F-konektorům o rozměru 6,8–7,0 mm, což eliminuje viklání konektoru nebo naopak obtížné nasazování. Měkký, ale houževnatý PVC plášť se snadno odizolovává standardním odplášťovacím nožem bez naříznutí opletení.

Díky minimálnímu poloměru ohybu 33,5 mm lze kabel bezpečně vést v podomítkových krabicích KP 68 i podlahových kanálech. Konstrukce dielektrika z expandovaného polyetylenu (PEE) brání deformaci geometrie vodiče při ohybu, takže kabel neztrácí impedanční přizpůsobení 75 Ω a nedochází k lokálním odrazům signálu.


Konstrukční převaha čisté mědi nad poměděnou ocelí


Rozdíl mezi běžnými kabely a modelem Televes SK100PLUS Cu spočívá v použitých materiálech. Levné kabely typu CCS (Copper-Clad Steel) využívají ocelové jádro pouze potažené tenkou vrstvou mědi. Zatímco při velmi vysokých frekvencích se uplatňuje skin-efekt, při stejnosměrném napájení (např. 13/18 V pro LNB nebo 12 V pro anténní zesilovače) ocel způsobuje vysoký úbytek napětí a přehřívání.

Celoměděný vnitřní vodič o průměru 1,02 mm s odporem pod 22 Ω/km přenáší napájecí napětí bez ztrát i na vzdálenost desítek metrů. V kombinaci s vysokou hustotou stínění třídy Class A+ (krytí hliníkovou fólií a hustým opletením) poskytuje kabel útlum stínění až 100 dB typicky při 1 GHz, což je o 15–20 dB lepší hodnota než u běžných koaxů třídy B. To představuje řádově vyšší odolnost proti pronikání signálů mobilních operátorů LTE 800 MHz a 5G 700 MHz.


Ověřené scénáře nasazení v profesionální praxi


• Individuální rozvody v rodinných domech (B2C): Trasa od střešní antény DVB-T2 a satelitní paraboly s monoblokem LNB do centrálního rozvaděče a následný rozvod k televizním zásuvkám v pokojích. Díky nízkému útlumu 28 dB / 100 m při 1750 MHz zvládne kabel trasy o délce 40 až 70 metrů bez nutnosti instalace mezioperačních zesilovačů, přičemž propustí plný datový tok pro 4K UHD vysílání.

• Společné televizní antény a bytové domy (B2B): Páteřní a odbočovací sítě systému STA a multiswitchových rozvodů v bytových domech. Kabel je veden ve stoupačkách ve společných žlabech se silovými kabely 230/400 V. Třída stínění Class A+ spolehlivě zabrání indukci průmyslového rušení od výtahových pohonů či spínaných zdrojů LED osvětlení.

• Kamerové systémy CCTV na velké vzdálenosti (Průmysl): Přenos analogového videa ve vysokém rozlišení (standardy HDCVI, HDTVI, AHD). Pevné měděné jádro umožňuje stabilní přenos videosignálu bez duchů a šumu na vzdálenost až 400 metrů, což z tohoto kabelu činí ekonomickou alternativu k optickým trasám v průmyslových areálech a skladech.


Pro koho je kabel Televes SK100PLUS Cu určen


• Anténní technici a montážní firmy slaboproudu: Profesionálové vyžadující garantované parametry stínění Class A+ a stálost impedančního přizpůsobení při certifikačním měření televizních rozvodů.

• Elektroinstalatéři a stavbyvedoucí: Odborníci realizující elektroinstalace v novostavbách a rekonstrukcích, kde je vyžadována shoda s evropskou CPR direktivou (třída reakce na oheň Eca) a dlouhodobá životnost rozvodů pod omítkou.

• Instalátoři kamerových a zabezpečovacích systémů: Technici hledající spolehlivé vedení pro koaxiální analogové HD trasy s minimálním útlumem na dlouhých vzdálenostech.


Udržitelnost a shoda s předpisy


Kabel Televes SK100PLUS Cu splňuje evropskou směrnici RoHS, která přísně omezuje používání olova, kadmia a dalších nebezpečných látek v elektrotechnických výrobcích. Vysoce čisté měděné jádro i hliníkové stínicí prvky jsou po ukončení životnosti kabelu plně recyklovatelné. Z hlediska požární bezpečnosti staveb je produkt certifikován dle harmonizované normy EN 50575 ve třídě reakce na oheň CPR Eca, což potvrzuje jeho způsobilost pro pevné uložení v obytných i administrativních budovách.


Technické specifikace


• Typ vodiče: 100% elektrolytická měď (Cu) — Maximální vodivost a minimální úbytek stejnosměrného napájení.

• Průměr vnitřního vodiče: 1,02 ± 0,05 mm — Standardní průřez pro nízký vf útlum a pevnost v tahu.

• Odpor vnitřního vodiče: < 22 Ω/km — Zajišťuje bezproblémové napájení aktivních prvků na dlouhé vzdálenosti.

• Materiál dielektrika: Pěnový polyetylen (PEE) — Nízké dielektrické ztráty a vysoká odolnost proti vlhkosti.

• Průměr dielektrika: 4,6 ± 0,1 mm — Přesná geometrie pro zachování stability impedance 75 Ω.

• Konstrukce stínění: TSH Trishield (3 vrstvy) — Kombinovaná ochrana proti nízkofrekvenčnímu i vysokofrekvenčnímu rušení.

• 1. stínicí vrstva: Hliníková fólie podlepená polyesterem (Al + PET) — Pevné elektromagnetické stínění těsně nad dielektrikem.

• 2. stínicí vrstva (opletení): Hliníkové drátky (Al), 16 × 6 × 0,115 mm — 60% pokrytí povrchu pro mechanickou stálost a nízký odpor stínění.

• Odpor vnějšího stínění: < 22 Ω/km — Nízká impedance zemní smyčky.

• 3. stínicí vrstva: Druhá hliníková fólie (Al + PET) — Dodatečná bariéra proti vysokofrekvenčním interferencím.

• Třída stínění: Class A+ — Útlum stínění > 95 dB (1 GHz), typicky 100 dB dle EN 50117.

• Materiál pláště: PVC (polyvinylchlorid) — Mechanická odolnost a flexibilita při instalaci do trubek a lišt.

• Vnější průměr kabelu: 6,7 ± 0,1 mm — Kompatibilní s běžnými konektory F 6,8 až 7,0 mm.

• Barva pláště: Bílá — Nenápadné vedení podél stěn a lišt v interiérech.

• Impedance: 75 ± 2 Ω — Normovaná hodnota pro TV, SAT, CATV i CCTV systémy.

• Kapacita: 53 ± 2 pF/m — Nízká kapacitní zátěž vedení.

• Rychlost šíření signálu: 82 % — Rychlý přenos vlnoplochy díky pěnovému dielektriku.

• Minimální poloměr ohybu: 33,5 mm — Snadná instalace v rohových krabicích a lištách bez zlomení.

• Třída reakce na oheň (CPR): Eca — Certifikováno dle EN 50575 pro vnitřní instalace v budovách.

• Útlum při 200 MHz: 8–9 dB / 100 m — Výborná průchodnost v pásmu VHF.

• Útlum při 500 MHz: 14 dB / 100 m — Nízké ztráty ve spodním pásmu UHF.

• Útlum při 800 MHz: 18 dB / 100 m — Spolehlivý přenos horního pásma DVB-T2.

• Útlum při 1000 MHz: 21 dB / 100 m — Stabilní přenos pro kabelovou televizi a DOCSIS.

• Útlum při 1750 MHz: 28 dB / 100 m — Přenos mezifrekvenčního satelitního pásma IF bez nutnosti zesilovače.

• Útlum při 2150 MHz: 31 dB / 100 m — Horní mez satelitního IF pásma.

• Útlum při 3000 MHz: 36 dB / 100 m — Rezerva pro moderní širokopásmové satelitní systémy.

• Balení: Dřevěná/plastová cívka 100 m — Pohodlné odvíjení, hmotnost balení 4,4 kg.

• Objednací kód (výrobce): 413601 (Televes SK100plus).


FAQ — Časté otázky zákazníků


1. Jaký je hlavní rozdíl mezi kabelem s čistě měděným jádrem a levnějším kabelem typu CCS? Měděný vodič (Cu) má podstatně nižší stejnosměrný odpor (< 22 Ω/km) oproti poměděné oceli (CCS), kde odpor dosahuje i více než 100 Ω/km. Čistá měď je nezbytná pro spolehlivé napájení předzesilovačů, LNB konvertorů satelitu a multiswitchů přes koaxiální kabel. Měď je navíc výrazně pružnější a netrpí únavovým lámáním při ohybech v krabicích.

2. Co znamená označení stínění Class A+ a proč je v současnosti důležité? Třída Class A+ definuje stínicí útlum vyšší než 95 dB v pásmu 30 až 1000 MHz. V dnešní době hustého pokrytí mobilním internetem 4G/LTE a 5G v pásmech 700 a 800 MHz běžné kabely třídy B nestačí a propouštějí rušení do televizního příjmu. Kabel Class A+ zabraňuje rozpadu obrazu DVB-T2 způsobenému blízkým mobilním telefonem nebo vysílačem.

3. Lze tento kabel použít pro venkovní rozvody na střeše nebo fasádě? Kabel má bílý plášť z PVC určený primárně pro vnitřní rozvody. Krátký venkovní přívod od antény či satelitu (např. 2–3 metry po stožáru pod střechu) bez problému zvládne, ale pro dlouhé trasy trvale vystavené přímému slunci a mrazu doporučujeme použít černý PE koaxiální kabel odolný vůči UV záření.

4. Jaké konektory jsou pro tento kabel vhodné? Vzhledem k vnějšímu průměru 6,7 mm a dielektriku 4,6 mm jsou ideální standardní F-konektory o průměru 6,8 až 7,0 mm. Pro profesionální instalace doporučujeme celokovové kompresní F-konektory (např. Cabelcon F-56-CX3 4.9 nebo originální Televes), které zaručují stálý přítlak a zachovávají stínění třídy A+.

5. Jaká je maximální délka kabelu pro satelitní příjem bez zesilovače? Díky útlumu 28 dB / 100 m při 1750 MHz a 31 dB / 100 m při 2150 MHz lze v běžných instalacích realizovat satelitní trasy o délce 50 až 70 metrů bez přídavného linkového zesilovače. Limitujícím faktorem bývá pouze zisk samotné paraboly a citlivost satelitního tuneru.

6. Je kabel vhodný pro instalaci v bytových domech z hlediska požárních norem? Ano, kabel Televes SK100PLUS Cu disponuje evropskou certifikací CPR s klasifikací reakce na oheň Euroclass Eca dle normy EN 50575. To umožňuje jeho instalaci v běžných prostorách obytných i administrativních staveb.

7. Mohu tento kabel vést v jednom husím krku nebo žlabu společně se silovým kabelem 230 V? Z hlediska elektromagnetického stínění trojitá ochrana Trishield Class A+ bezpečně zabrání přenosu rušení z 50Hz elektrické sítě i spínaných zdrojů. Z bezpečnostního hlediska podle platných elektrotechnických norem ČSN je však nutné dodržovat předepsaný odstup nebo použít instalační trubku/přepážku se zaručenou dielektrickou pevností.

8. Lze kabel využít i pro rozvod internetu přes kabelovou TV (DOCSIS)? Ano, charakteristická impedance 75 Ω, vysoká hodnota zpětného útlumu (Return Loss > 20 dB) a certifikace pro pásmo až do 3 GHz zaručují bezproblémový obousměrný přenos pro kabelový internet DOCSIS 3.0 i DOCSIS 3.1.
