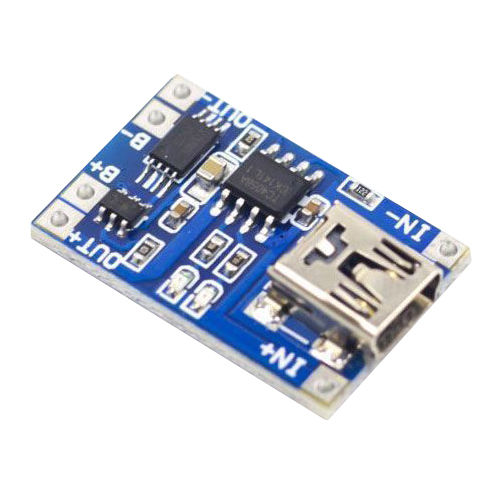

Nabíječka Li-Ion článku 1A s ochranou, modul s IO TP4056 (mini USB)

Nabíječka je určena pro nabíjení 1–2 lithiových článků s napětím 3,6V konstantním proudem 1A až do napětí 4,2V, které poté udržuje na pólech článku.


Parametry produktu:

- nabíjení konstantním proudem. Změnou odporu Rprog-viz. Datasheet lze proud měnit v rozsahu 130mA-1A
- ukončení nabíjení po dosažení svorkového napětí článku 4,2V
- rekondiční nabíjení proudem 130mA v případě, že úroveň svorkového napětí článku je <2,9V. Po dosažení tohoto napětí modul nabíjí jmenovitým proudem až do 1A
- optická kontrola stavu nabití. Červená LED signalizuje nabíjení, modrá LED ukončení nabíjení
- ochrana proti nadměrnému vybití. Při vybíjení odpojí článek od spotřebiče při svorkovém napětí <2,4V a opět jej připojí při dosažení Ubat>3V. Nabíjení takto vybitého článku je možné
- nadproudová a zkratová ochrana při vybíjecím proudu >3A

Technické parametry:

- IO TP0456 + DW01A, MOSFET FS8205A
- metoda nabíjení: CC/CV
- vstupní napětí: 4,5–6V
- vstupní konektor: mini USB
- nabíjecí proud 1A (změnou odporu lze nastavit 130mA-1A)
- konec nabíjení: 4,2V
- rekondiční nabíjení při <2,9V
- ochrana proti nadměrnému vybití, nadměrnému proudu a zkratu
- rozměry 17×28mm/1,6g

Připojení:

Pro napájení modulu použijte USB Micro konektor nebo kontakty „IN+“ a „IN-“
LiPol baterii připojte ke kontaktům „B+“ A „B-“
Napětí na kontaktech „OUT+“ a „OUT-“ použijte pro napájení vašeho Arduino projektu


Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
