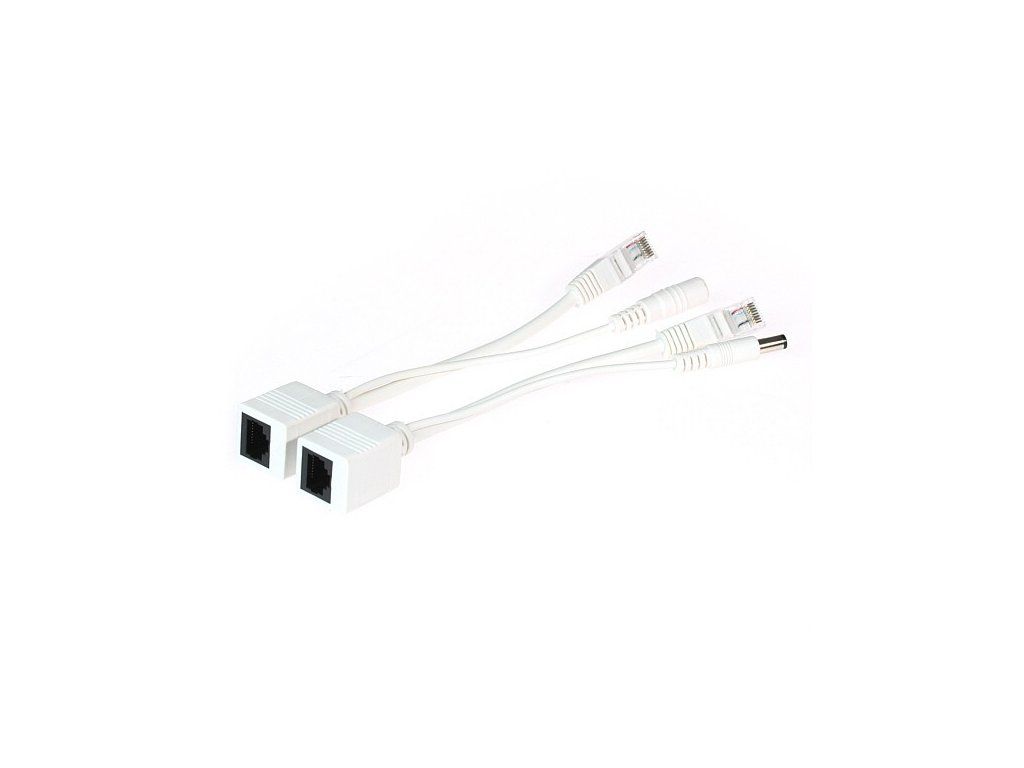

POE Pasivní Power Over Ethernet - sada

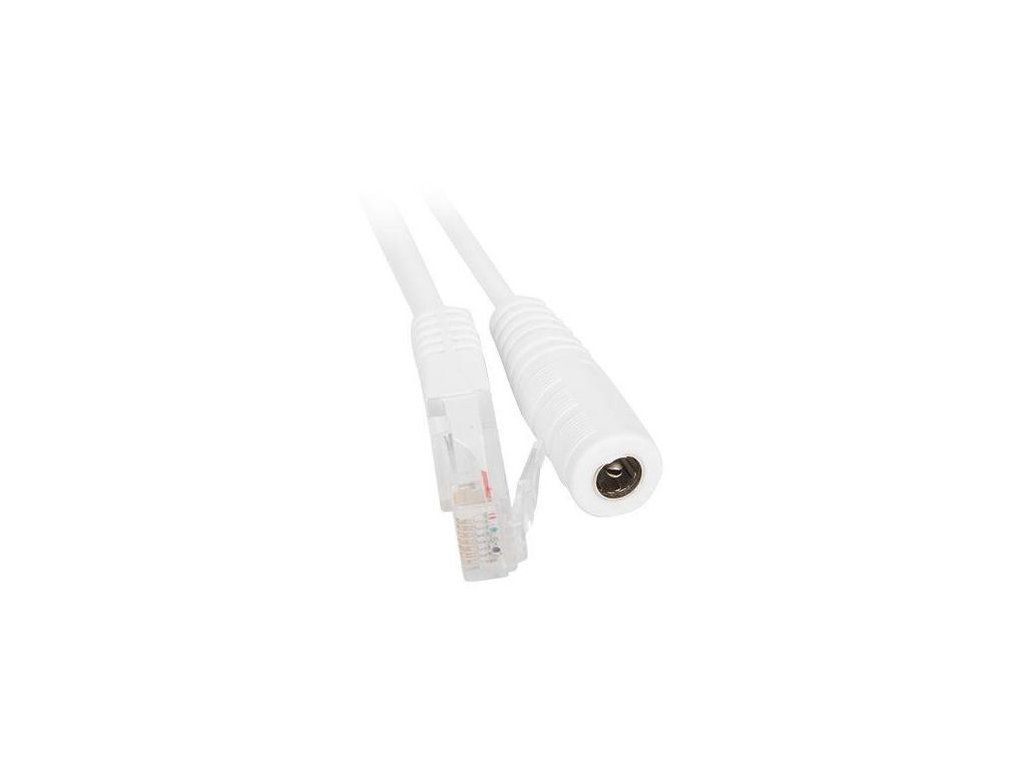

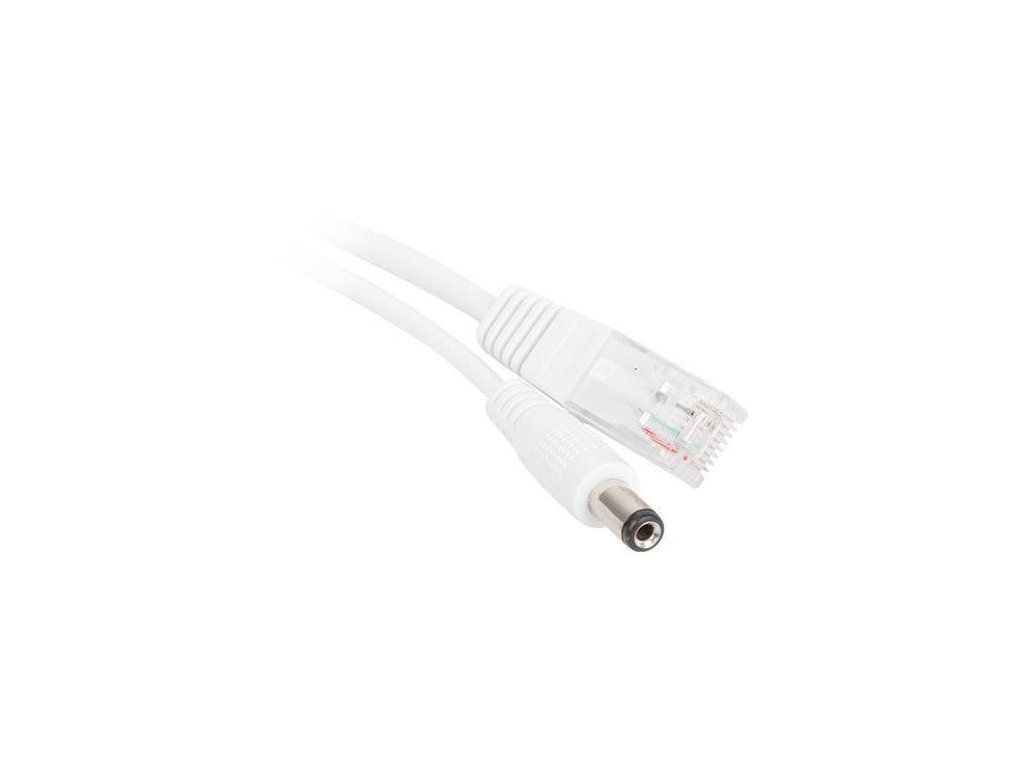

Sada pasivního Power Over Ethernet. Slouží pro napájení většiny aktivních prvků po ethernetovém kabelu, například pro napájení většiny RouteBOARDů. Jde o 100Mbps kabelovou variantu, kterou je možné použít k napájení jakéhokoliv zařízení s odpovídajícím vstupním napájecím konektorem. PoE set nesplňuje specifikaci IEEE 802.3af/at. K napájení slouží piny 4,5(-) a 7,8(+). Maximální povolený výkon je 48W při max. napětí 48V. Napájecí konektor má rozměry 5.5/2.2mm. Zapojení odpovídá běžnému pasivnímu POE - střed napájecího konektoru je propojen se středovými vodiči (modrý pár), plášť napájecího konektoru je propojen s krajními vodiči (hnědý pár). Power Over Ethernet je jednoduchý způsob jak zabezpečit napájení přístupového bodu na střeše nebo všude tam, kde není k dispozici síťové napětí. Pasivní PoE využívá volné dráty v ethernetovém kabelu a po nich přivádí elektrickou energii do zařízení na vzdálené straně. Technické parametry Typ produktu: PoE injektor, PoE extraktor Fyzické charakteristiky Provozní teplota [°C]: -10 až 60 Konektory a rozhraní Rychlost ethernetu [Mbps]: 10/100 Napájení Napájení na pinech: 4,5 (+), 7,8 (-) Vstupní napětí [V]: 9 .. 48V DC Počet PoE Out portů: 1 Pozor! Nesnažte se kompenzovat úbytek napětí na dlouhém vedení eth. kabelu použitím nestandardního napájecího zdroje o vyšším jmenovitém napětí, než je doporučeno pro vaše aktivní zařízení. Úbytek napětí na eth. kabelu totiž nastává pouze pokud je zdroj pod zátěží a kabelem protéká proud. V okamžiku snížení odběru proudu (např. při rebootu access pointu) se na vzdálený konec vedení dostane plné napětí zdroje, které může v krajním případě poškodit vstupní stablizační obvody access pointu.
