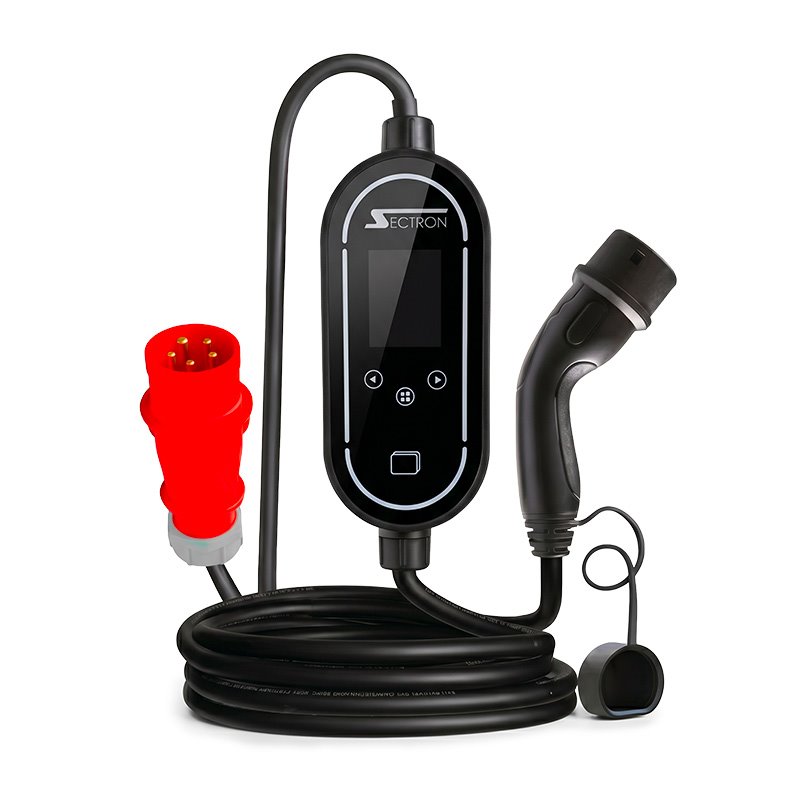

Přenosná nabíječka SECTRON NEXUS 5m /16A, 400V, CEE 5pin - Type 2/

Přenosná nabíječka SECTRON NEXUS (16A, 11 kW, 5 m) — Bezpečné 11kW chytré nabíjení s krytím IP67


Flexibilní wallbox na cesty i do garáže

Při každodenním provozu elektromobilu nebo plug-in hybridního vozu představují běžné jednofázové kabely a nouzové adaptéry do 230V zásuvky výrazné zdržení. Pevně instalovaný nástěnný wallbox navíc vyžaduje nákladnou stavební přípravu a zůstává vázán na jediné parkovací místo. Na cestách, při pobytu na chatě nebo při přejezdech mezi firemními provozovnami tak často vzniká závislost na vytížených a zpoplatněných veřejných dobíjecích bodech.

Chytrá přenosná nabíjecí stanice SECTRON NEXUS představuje nekompromisní řešení 2v1, které spojuje mobilitu cestovního kabelu s výkonem a funkcemi stacionárního wallboxu. Připojuje se přímo do standardní třífázové průmyslové zásuvky CEE 400 V / 16 A 5pin a do vozidla dodává nabíjecí výkon až 11 kW. Díky integrovanému barevnému 2,4″ LCD displeji, bezdrátovému rozhraní Wi-Fi i Bluetooth, pokročilé mobilní aplikaci a vestavěné proudové ochraně RCD typu B získáte absolutní přehled o spotřebě i maximální úroveň bezpečí doma i na cestách.


Klíčové parametry a jejich přínos v praxi


• Třífázový nabíjecí výkon až 11 kW — zajišťuje rychlé a efektivní dobíjení akumulátoru s možností plynulé regulace proudu v rozsahu 6 až 16 A po 1 A podle aktuální kapacity jističe.

• Integrovaná proudová ochrana typu B (AC 30 mA, DC 6 mA) — garantuje nejvyšší úroveň elektrické bezpečnosti s detekcí stejnosměrného i střídavého reziduálního proudu bez nutnosti dokupovat nákladný specializovaný chránič do domovního rozvaděče.

• Barevný 2,4″ LCD displej — v reálném čase detailně zobrazuje okamžitý výkon, napětí a proud na jednotlivých fázích, odebranou energii, provozní teplotu i případná chybová hlášení v českém jazyce.

• Mobilní aplikace SECTRON NEXUS (Wi-Fi a Bluetooth) — umožňuje kompletní vzdálenou správu, odložený start, monitoring parametrů sítě a okamžitý export nabíjecích reportů do formátů PDF a Excel.

• Flexibilní autorizace nabíjení — chrání před neoprávněným odběrem pomocí RFID karty (paměť až na 6 karet), zabezpečení PIN kódem, aplikace nebo rychlého režimu Plug & Charge.

• Nástěnný držák a brašna v základním balení — dodaný montážní držák snadno promění nabíječku v trvalý domácí wallbox, zatímco pevná taška zajistí pohodlné a čisté převážení v kufru auta.

• Podpora protokolu OCPP 1.6-J a platforma SECTRON EMA — umožňuje přímou integraci do cloudových back-endů pro firemní správu flotil, autorizaci řidičů a rozúčtování nákladů.

• Dynamické vyvažování zátěže (ModBus TCP) — umožňuje inteligentní komunikaci přes síť pro řízení nabíjecího proudu podle aktuálního celkového vytížení objektu.

• Špičková mechanická odolnost s krytím IP67 — prachotěsná a voděodolná konstrukce z nehořlavého polykarbonátu s UV ochranou spolehlivě pracuje v teplotách od −30 °C do +55 °C.

• Aktivní teplotní dohled v CEE vidlici — integrovaný NTC termistor neustále měří zahřívání kontaktů zásuvky a při překročení 95 °C nabíjení automaticky přeruší.


Pohodlí každodenního nabíjení bez kompromisů


Používání nabíječky SECTRON NEXUS je navrženo pro maximální komfort a intuitivní obsluhu. Po zapojení do zásuvky vás uvítá přehledné grafické rozhraní na barevném 2,4″ LCD displeji, které je kompletně lokalizováno do češtiny i dalších evropských jazyků. Elegantní tělo z odolného polykarbonátu doplňuje výrazná LED světelná indikace, která periferním pohledem signalizuje stav nabíjení, pohotovostní režim nebo odložený start.

Pokud potřebujete nabíjet pravidelně doma, stačí na zeď garáže či přístřešku namontovat dodávaný držák do doporučené výšky 110 cm. Do něj ovládací modul jednoduše shora zacvaknete. Pětimetrový flexibilní kabel s ergonomickým konektorem Typ 2 (IEC 62196-2) snadno dosáhne k nabíjecímu portu vozu. Při odjezdu na víkend nebo služební cestu stanici jedním pohybem vyjmete z držáku, uložíte do přepravní brašny a můžete vyrazit s jistotou, že máte plnohodnotné 11kW zázemí stále s sebou.


Výkon 11 kW pod absolutní kontrolou elektroniky


Zatímco základní přenosné kabely na trhu pracují pouze s fixním proudem a minimální ochranou, SECTRON NEXUS funguje jako vysoce sofistikovaná řídicí jednotka. Stanice podporuje nabíjecí výkon v rozpětí 1,3 kW až 11 kW a dovoluje krokovat proud od 6 A do 16 A po 1 A. Tuto funkci oceníte v situacích, kdy je v domě spuštěno tepelné čerpadlo, varná deska nebo jiný energeticky náročný spotřebič a je potřeba dočasně snížit odběr, aby nedošlo k vybavení hlavního domovního jističe.

Elektronika zařízení nepřetržitě monitoruje kvalitu napájecí sítě. V reálném čase měří napětí na fázích, frekvenci sítě, symetrii odběru a stav uzemnění. Vedle komplexních ochran proti přepětí, podpětí, zkratu a přetížení disponuje také detekcí svaření kontaktů spínacího relé, což brání nebezpečnému přetrvání napětí na konektoru po ukončení relace. Interní paměť zařízení automaticky uchovává podrobné záznamy o posledních 30 nabíjecích cyklech včetně času, dodané energie v kWh a koncového stavu.


Od chytré domácnosti po firemní flotilu


Scénář 1: Domácí nabíjení s využitím nízkého tarifu (noční proud)

Přijedete odpoledne domů, připojíte vůz do zásuvky a v mobilní aplikaci nebo přímo tlačítky na displeji aktivujete funkci plánovaného nabíjení. Stanice podporuje nastavení až 3 nezávislých časových oken. Zvolíte například spuštění ve 22:00 s ukončením v 06:00. Nabíječka vyčká na nastavenou hodinu a odebere energii přesně v době platnosti levnější distribuční sazby, čímž výrazně šetří vaše provozní náklady.

Scénář 2: Firemní parkoviště, B2B provoz a podpora OCPP

Při nasazení ve firemním areálu můžete nabíječku připojit k místní Wi-Fi 2,4 GHz a integrovat ji přes standardizovaný protokol OCPP 1.6-J do cloudového systému SECTRON EMA či jiného externího backendu. Přístup k nabíjení lze podmínit přiložením autorizační RFID karty nebo zadáním PIN kódu. Správce vozového parku má přes cloud k dispozici přesný přehled o tom, který zaměstnanec nabil kolik energie do služebního vozu, a data může jediným kliknutím vyexportovat pro účetní evidenci a daňové doklady.


Pro koho je produkt určený


• Majitelé elektromobilů a PHEV v rodinných domech: Pro uživatele, kteří nechtějí investovat desítky tisíc korun do instalace pevného wallboxu, ale disponují třífázovou zásuvkou 400 V / 16 A v garáži nebo na fasádě a chtějí nabíjet maximální možnou AC rychlostí.

• Firemní flotily a živnostníci: Pro společnosti provozující elektrická vozidla, které požadují přesnou evidenci spotřeby, autorizaci řidičů a ocení prodlouženou 3letou záruku platnou i pro nákup na IČO.

• Cestovatelé a chalupáři: Pro řidiče cestující mimo hlavní trasy s rychlonabíječkami, kteří v kombinaci s volitelnými redukcemi (na Schuko 230 V nebo kempingovou zásuvku CEE 3pin) dobijí vůz prakticky kdekoliv.

• Instalační požadavky: Stanice je určena pro přímé zapojení do řádně instalované, jištěné a uzemněné pětikolíkové zásuvky CEE 400 V / 16 A. Připojení k napájecí síti nevyžaduje stavební zásah, elektroinstalace však musí splňovat jištění odpovídajícím jističem dimenzovaným na 16 A (či nižším) s funkčním ochranným vodičem PE.


Udržitelnost a ekologie


• Prodloužená životnost a servisovatelnost: Masivní pouzdro z polykarbonátu s UV ochranou nepodléhá degradaci vlivem povětrnostních vlivů a prodlužuje morální i fyzickou životnost zařízení.

• Ekologická certifikace: Výrobek splňuje přísné požadavky evropských směrnic RoHS a nese označení shody CE.

• Nízká klidová spotřeba: Pasivní přirozené chlazení vzduchem bez ventilátoru a energeticky úsporná elektronika vykazují v pohotovostním režimu spotřebu pod 3 W.

• Ekologická likvidace WEEE: Po skončení životnosti zařízení nesmí končit ve směsném odpadu; je plně recyklovatelné a určeno k odevzdání na sběrných místech elektroodpadu pro opětovné využití materiálů.


Technické specifikace


• Typ zařízení: Přenosná nabíjecí stanice pro elektromobily (IC-CPD, režim 2 / Mode 2) — Plnohodnotná alternativa k pevnému wallboxu bez nutnosti instalace.

• Vstupní a výstupní napětí: AC 230 / 400 V, 50/60 Hz (3 fáze) — Univerzální třífázové zapojení kompatibilní s evropskou rozvodnou sítí.

• Maximální výstupní výkon: až 11 kW (rozsah 1,3 kW až 11 kW) — Zkracuje dobu nabíjení na minimum v závislosti na palubní nabíječce vozidla.

• Nastavitelný nabíjecí proud: 6 A až 16 A v krocích po 1 A — Umožňuje přesné sladění odběru s možnostmi vašeho hlavního domovního jističe.

• Vstupní napájecí konektor: CEE 400 V / 16 A 5-pin (červená vidlice) — Přímé zapojení do běžné průmyslové pětikolíkové zásuvky.

• Výstupní konektor do vozidla: Type 2 dle IEC 62196-2 Female plug (DSIEC2e-EV32P) — Standardní evropský konektor kompatibilní se všemi moderními elektromobily a PHEV.

• Délka kabelu: 5 metrů — Dostatečný akční rádius pro pohodlné propojení vozu i při větším odstupu od zásuvky.

• Průřez vodičů: 5× 2,5 mm² + 1× 0,5 mm² — Robustní dimenzování měděných vodičů pro stabilní přenos vysokých proudů bez zbytečných ztrát.

• Proudová ochrana (RCD): Typ B (AC 30 mA, DC 6 mA) — Komplexní ochrana před střídavým i stejnosměrným svodovým proudem předepsaná pro dobíjení EV.

• Ochranné funkce: Přepětí, podpětí, přetížení, zkrat, přehřátí, únik proudu, detekce svaření kontaktů relé — Zabraňuje poškození stanice, palubní nabíječky i elektroinstalace.

• Teplotní dohled vidlice: Integrovaný NTC termistor v zástrčce CEE — Automaticky přeruší nabíjení při přehřátí zásuvky nad 95 °C a obnoví provoz po ochlazení pod 75 °C.

• Stupeň krytí: IP67 — Vynikající odolnost vůči vniknutí prachu a dočasnému ponoření do vody pro bezpečné venkovní použití.

• Displej: 2,4″ barevný LCD displej — Poskytuje detailní diagnostická data o napětí, proudu, spotřebě v kWh i době nabíjení.

• Bezdrátová konektivita: Wi-Fi 2,4 GHz (max. EIRP < 20 dBm) a Bluetooth — Snadné lokální párování i vzdálená cloudová správa přes mobilní telefon.

• Komunikační protokoly: OCPP 1.6-J a ModBus TCP — Připraveno pro integraci do firemních řídicích systémů a dynamické vyvažování zátěže.

• Způsoby autorizace: RFID karta (13,56 MHz, max. 6 karet), PIN kód, mobilní aplikace, režim Plug & Charge — Flexibilní volba mezi zabezpečeným přístupem a okamžitým startem.

• Historie nabíjení: Interní paměť na 30 posledních cyklů — Rychlá kontrola odebrané energie a provozních parametrů bez nutnosti otevírat telefon.

• Plánování nabíjení (odložený start): Až 3 časové plány s nastavením dnů v týdnu — Plně automatizovaný odběr energie v čase nízkého tarifu.

• Rozměry ovládacího boxu: 200 × 90 × 52 mm (V × Š × H) — Mimořádně kompaktní rozměry pro snadnou manipulaci i montáž na stěnu.

• Hmotnost: cca 3,0 kg — Nízká váha vhodná pro každodenní převážení.

• Materiál pouzdra: Polykarbonát (PC) — Mechanicky odolný, nehořlavý a UV stabilní plast.

• Provozní podmínky: Teplota −30 °C až +55 °C, relativní vlhkost do 95 % RH, nadmořská výška do 2 000 m — Spolehlivý chod v tuhých mrazech i letních vedrech.

• Klidová spotřeba: < 3 W — Zanedbatelný odběr energie v pohotovostním stavu.

• Certifikace a normy: ČSN EN 62752:2016 + A1:2020 + Z1:2025, ČSN EN 61851-1:2019, CE, RoHS — Splňuje veškeré platné legislativní a bezpečnostní požadavky EU.

• Záruční doba: 3 roky (platí pro fyzické osoby i firmy a živnostníky) — Nadstandardní jistota spolehlivého fungování bez příplatku.

• Obsah balení: Přenosná nabíjecí stanice SECTRON NEXUS (kabel 5 m, konektory CEE a Typ 2), nástěnný kovový držák včetně hmoždinek a šroubů, praktická přepravní brašna, stručný návod k obsluze (QSG).


FAQ — Časté otázky zákazníků


1. Lze nabíječku SECTRON NEXUS připojit i do běžné domovní zásuvky 230 V?

Ano. K nabíječce je možné dokoupit kompatibilní originální redukci z CEE 5pin 16 A na klasickou zásuvku Schuko / CZ 230 V (16 A). V takovém případě nabíječka funguje v jednofázovém režimu a výkon se přizpůsobí možnostem dané zásuvky. K dispozici jsou rovněž redukce na modrou kempingovou zásuvku CEE 3pin 230 V a na větší průmyslovou zásuvku CEE 5pin 32 A.

2. Jaký jistič potřebuji pro bezpečný provoz na plný výkon 11 kW?

Pro dosažení plného výkonu 11 kW je zapotřebí třífázový přívod 400 V jištěný standardním třífázovým jističem 16 A (obvykle s charakteristikou B, případně C) a odpovídající průřez vodičů elektroinstalace (min. 2,5 mm²). Pokud je váš jistič slabší nebo máte v domě vyšší okamžitou spotřebu, můžete na displeji či v aplikaci proud jednoduše snížit (např. na 10 A či 13 A).

3. Proč je v nabíječce integrovaný proudový chránič typu B a co to znamená?

Norma pro nabíjení elektrických vozidel vyžaduje ochranu před nebezpečnými stejnosměrnými reziduálními proudy, které mohou vzniknout na palubním usměrňovači vozidla. Běžné domovní chrániče typu A na tyto DC proudy nereagují a mohou se jimi znecitlivět. SECTRON NEXUS má v těle zabudovanou ochranu typu B (reaguje na střídavý svod 30 mA i stejnosměrný svod 6 mA), takže není nutné nákladně upravovat domovní rozvaděč.

4. Jak funguje ochrana proti přehřátí zásuvky?

V napájecí vidlici CEE 16 A je integrován teplotní NTC senzor. Pokud má zásuvka ve zdi opotřebované kontakty a začne se zahřívat, čidlo při dosažení teploty 95 °C po dobu 10 sekund nabíjení bezpečně zastaví a na displeji nahlásí chybový kód. Jakmile teplota klesne pod 75 °C, nabíjení se automaticky obnoví.

5. Mohu nabíječku ponechat venku při dešti nebo sněžení?

Ano. Celé zařízení disponuje vysokým stupněm krytí IP67, což znamená kompletní prachotěsnost a odolnost vůči vniknutí vody i při ponoření. Pouzdro i kabel spolehlivě snášejí venkovní povětrnostní podmínky v teplotách od −30 °C do +55 °C. Pouze dbejte na to, aby byla do odpovídajícího krytí zapojena i samotná zásuvka ve zdi.

6. Jak probíhá autorizace a mohu zabránit cizím lidem v nabíjení?

Přístup k nabíjení můžete plně kontrolovat. V menu zařízení nebo v mobilní aplikaci lze zvolit autorizaci přiložením RFID karty (do paměti uložíte až 6 různých karet), zadáním čtyřmístného PIN kódu na displeji nebo spuštěním z mobilního telefonu. Pokud máte stanici v uzamčené garáži, můžete naopak aktivovat režim Plug & Charge, kdy se nabíjení spustí automaticky hned po zasunutí konektoru do auta.

7. K čemu slouží komunikační protokol OCPP 1.6-J a systém SECTRON EMA?

Protokol OCPP 1.6-J představuje mezinárodní standard pro komunikaci dobíjecích stanic se vzdálenými servery. Díky němu a cloudové platformě SECTRON EMA (ema.sectron.cz) mohou firmy a provozovatelé flotil centrálně sledovat spotřebu, spravovat přístupy jednotlivých řidičů, vyhodnocovat náklady a integrovat stanici do systémů veřejného či firemního účtování.

8. Lze nabíječku propojit s fotovoltaickou elektrárnou nebo systémem řízení zátěže?

Ano, stanice podporuje vyvažování zátěže (Load Balancing) přes protokol ModBus TCP v rámci lokální Wi-Fi sítě. To umožňuje nadřazeným řídicím systémům (např. chytré domácnosti či FVE střídačům) dynamicky regulovat nabíjecí výkon podle aktuálních přebytků z fotovoltaiky nebo podle celkové rezervované kapacity přípojky.

9. Platí tříletá záruka i pro podnikatele a firmy nakupující na IČO?

Ano, výrobce SECTRON poskytuje na tento model prodlouženou 3letou záruku, která platí v plném rozsahu jak pro koncové spotřebitele, tak pro právnické osoby a OSVČ bez omezení.
