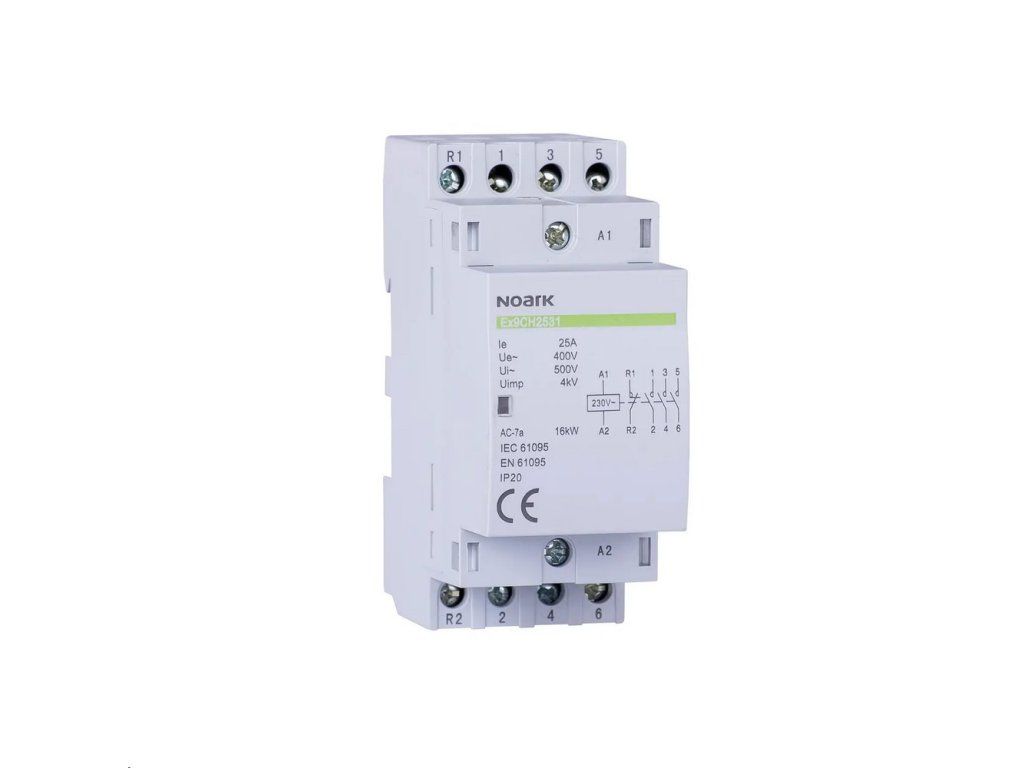

Stykač NOARK 102414 EX9CH25 25 A ovl. 220/230 V 2NC+2NO

Instalační stykač NOARK Ex9CH25 22 (102414) — Certifikované spínání 25 A dle ČSN EN 61095


Spolehlivé modulární spínání pro domovní i průmyslové rozváděče

Při realizaci a rekonstrukci moderních elektroinstalací v obytných i komerčních objektech narážejí montážní technici na nutnost spolehlivého oddělení slaboproudého řízení od silových okruhů bez rizika přetížení standardních spínacích prvků. Běžné vypínače ani přímé výstupy domácí automatizace nezvládají proudové rázy elektrického vytápění, bojlerů nebo vícenásobných světelných větví. Dlouhodobé spínání takových zátěží bez dimenzovaného výkonového prvku způsobuje opalování kontaktů, poruchy v distribuci a nežádoucí přehřívání uvnitř rozvodnice.

Modulární instalační stykač NOARK Ex9CH25 22 nabízí robustní řešení dimenzované na jmenovitý pracovní proud 25 A v kategorii AC-1 / AC-7a při provozním napětí 230/400 V AC. V kompaktní šířce 2 modulů (36 mm) sdružuje sadu kontaktů 2NO + 2NC (2 zapínací a 2 vypínací), což umožňuje současné spínání i blokování návazných obvodů na standardní DIN liště 35 mm. S cívkou pro ovládací napětí 230 V AC, nízkým ztrátovým výkonem pouhých 1,56 W a integrovaným optickým indikátorem stavu zajišťuje bezpečný, tichý a energeticky hospodárný provoz s elektrickou životností 100 000 spínacích cyklů.


Klíčové parametry a jejich přínos v praxi


• Spínací proud 25 A v kategorii AC-7a — spolehlivě řídí odporové a mírně induktivní zátěže až do celkového příkonu 16 kW.

• Kombinace kontaktů 2NO + 2NC — dva spínací a dva rozpínací kontakty umožňují souběžné spínání zátěže a logické blokování alternativních obvodů.

• Kompaktní šířka 2 moduly (36 mm) — šetří místo na přístrojové liště při zachování plnohodnotné čtyřkontaktní spínací kapacity.

• Nízká vlastní spotřeba cívky 1,56 W — minimalizuje zahřívání uvnitř uzavřeného rozváděče a šetří energii při trvalém vybuzení.

• Čelní optický indikátor stavu — poskytuje okamžitou vizuální kontrolu sepnutí obvodu bez nutnosti měření zkoušečkou přímo na svorkách.

• Vysoká mechanická i elektrická odolnost — garantuje 100 000 elektrických a 1 000 000 mechanických cyklů pro dlouhodobý provoz bez nutnosti servisu.

• Rychlá montáž na DIN lištu 35 mm — standardizované uchycení s pružnou západkou urychluje osazení do domovních i průmyslových skříní.

• Certifikace dle ČSN EN 61095 — plná shoda s normou pro instalační stykače pro domácnost a podobné účely s impulzní odolností 4 kV.


Spínací kapacita 16 kW a minimalizace ztrátového tepla


Stykač NOARK Ex9CH25 22 je navržen pro stabilní provoz s maximální spínací četností až 300 sepnutí za hodinu. Při jmenovitém napětí 400 V AC zvládá v kategorii AC-7a spínat činný výkon až 16 kW, což z něj činí ideální výkonový člen pro přímé řízení akumulačních ohřívačů vody, topných rohoží i přímotopů. Vysoká hodnota izolačního napětí 500 V a impulzní výdržné napětí 4 kV zajišťují dostatečnou bezpečnostní rezervu vůči přepěťovým špičkám vznikajícím v síti.

Oproti standardním modelům v této třídě vyniká přístroj optimalizovaným magnetickým obvodem cívky, který vykazuje klidový ztrátový výkon pouze 1,56 W (zdánlivý příkon 5,31 VA). Toto konstrukční řešení výrazně omezuje akumulaci tepla v rozváděčové skříni, zamezuje typickému akustickému brumu střídavých cívek a dovoluje spolehlivý provoz v rozmezí teplot -5 až +40 °C (až do +70 °C s redukcí zátěže).


Flexibilní konfigurace kontaktů v reálných provozních scénářích


Díky symetrickému rozdělení kontaktů na 2 spínací (NO) a 2 rozpínací (NC) řeší tento modulární přístroj dvě zásadní úlohy v rezidenční i komerční sféře:

• Automatické řízení ohřevu TUV s blokováním spotřeby (B2C): Při příchodu signálu HDO (nízký tarif) stykač sepne kontakty 2NO a aktivuje elektrický bojler či akumulační nádrž. Současně rozpínací kontakty 2NC automaticky odpojí vybrané energeticky náročné okruhy (např. dobíjení nebo klimatizaci), aby nedošlo k překročení kapacity hlavního jističe před elektroměrem.

• Průmyslová a komerční automatizace záložních systémů (B2B): V rozváděčích administrativních budov nebo menších výrobních provozů spínají kontakty 2NO napájení technologického osvětlení či čerpadel. Rozpínací kontakty 2NC přitom slouží jako zpětná vazba pro nadřazený systém PLC / BMS nebo aktivují akusticko-optickou signalizaci poruchy při výpadku napájení řídicí cívky.


Určeno pro profesionální instalace i náročné správce objektů


• Elektromontážní firmy a profesionální elektrikáři: Odborníci realizující silnoproudé rozvody ocení shodu s normou ČSN EN 61095 a přítomnost robustních svorek M3,5 pro vodiče o průřezu 1 až 4 mm² s utahovacím momentem 0,8 Nm. Montáž a zapojení do rozváděče vyžadují odpovídající elektrotechnickou kvalifikaci.

• Systémoví integrátoři automatizace budov: Technici instalující řídicí systémy chytrých domů a fotovoltaických elektráren, kteří potřebují galvanicky oddělit nízkonapěťové výstupy od silového spínání tepelných spotřebičů.

• Správci nemovitostí a údržba budov: Provozovatelé hledající bezúdržbový komponent s dlouhou mechanickou životností pro bezproblémové spínání osvětlení chodeb, parkovišť a ventilací.


Technické specifikace


• Výrobce: NOARK Electric — Mezinárodní dodavatel nízkonapěťových elektroinstalačních komponentů.

• Modelová řada: Ex9CH — Instalační modulární stykače pro domovní i průmyslové použití.

• Typové označení: Ex9CH25 22 230V 50/60Hz — Specifikace proudu 25 A, kontaktů 2NO+2NC a cívky 230 V.

• Objednací číslo: 102414 — Přesné katalogové číslo pro snadné doobjednání.

• Jmenovitý pracovní proud (Ie / Ith): 25 A — Trvalá proudová zatížitelnost silových kontaktů.

• Kategorie použití: AC-1 / AC-7a — Určeno pro neindukční nebo mírně indukční zátěže a odporové spotřebiče.

• Jmenovité pracovní napětí (Ue): 230 / 400 V AC — Kompatibilní s běžnou jednofázovou i třífázovou distribuční soustavou.

• Jmenovité ovládací napětí cívky (Uc): 220–230 V AC (50/60 Hz) — Standardní řízení síťovým napětím bez nutnosti pomocného zdroje.

• Počet a druh kontaktů: 2NO + 2NC (2 zapínací + 2 vypínací) — Univerzální konfigurace pro spínání a vzájemné blokování.

• Maximální spínaný výkon (AC-7a): 16 kW — Dostatečná rezerva pro přímé spínání elektrokotlů a topných těles.

• Šířka v modulech: 2 moduly (36 mm, 2 TE) — Kompaktní rozměr šetřící prostor na přístrojové liště.

• Montáž: Na DIN lištu 35 mm dle ČSN EN 60715 — Rychlé osazení do běžných rozvodnic.

• Stupeň krytí: IP20 — Ochrana proti nebezpečnému dotyku prstem při instalaci v rozváděčové skříni.

• Ztrátový výkon cívky (při sepnutí): 1,56 W (zdánlivý příkon 5,31 VA) — Nízké provozní ztráty a minimální zahřívání.

• Zatížitelnost ovládacího obvodu: 100 % — Cívka je konstruována pro trvalé vybuzení bez rizika poškození.

• Jmenovité izolační napětí (Ui): 500 V — Vysoká úroveň dielektrické bezpečnosti.

• Jmenovité impulzní výdržné napětí (Uimp): 4 kV — Ochrana proti přepěťovým vlivům a špičkám v síti.

• Elektrická životnost: 100 000 operačních cyklů — Dlouhodobá spolehlivost při jmenovitém zatížení.

• Mechanická životnost: 1 000 000 operačních cyklů — Vysoká odolnost mechanického mechanismu.

• Maximální četnost spínání: 300 cyklů za hodinu — Možnost nasazení v dynamických spínacích schématech.

• Připojovací svorky: Šrouby M3,5 — Pevné sevření vodičů s utahovacím momentem 0,8 Nm.

• Průřez připojovacích vodičů (silové i ovládací): 1–4 mm² — Podpora plných i slaněných vodičů s dutinkou.

• Indikace stavu: Optický ukazatel na čelní straně — Zřetelná vizuální kontrola polohy kontaktů.

• Hlučnost: Nízká provozní hlučnost — Vhodné i pro bytové rozváděče bez rušivého vrčení.

• Rozměry (Š × V × H): 36 × 81 (84,5 se západkou) × 67,5 mm — Standardizovaný profil pro 45mm výřez v masce rozváděče.

• Hmotnost: 0,21 kg — Nízká hmotnost nezatěžující konstrukci rozvodnice.

• Provozní teplota okolí: -5 °C až +40 °C (až +70 °C s redukcí proudu dle katalogu) — Široký rozsah pro standardní i náročnější podmínky.

• Certifikace a normy: ČSN EN 61095, CE — Plná shoda s evropskými bezpečnostními předpisy.


FAQ — Časté otázky zákazníků


1. Lze tímto stykačem spínat třífázové odporové zátěže?

Pro třífázové odporové okruhy (např. elektrokotel nebo akumulační těleso se třemi fázemi) tento konkrétní model není přímo určen, protože disponuje dvěma spínacími (NO) a dvěma rozpínacími (NC) kontakty. Pro spínání všech 3 fází zvolte verzi se čtyřmi spínacími kontakty (např. Noark Ex9CH25 40). Tento model 2NO + 2NC se využívá pro spínání jednofázových/dvoufázových obvodů se současným blokováním jiného okruhu.

2. Jaký je rozdíl mezi kontakty NO a NC?

Kontakty označené NO (Normally Open – zapínací) jsou bez napětí na cívce rozpojené a sepnou se až po přivedení 230 V na svorky A1–A2. Kontakty NC (Normally Closed – vypínací/rozpínací) jsou v klidu sepnuté a po vybuzení cívky rozpojí připojený obvod.

3. Jakou spotřebu má cívka stykače při trvalém sepnutí?

Ztrátový výkon cívky při trvalém sepnutí činí pouze 1,56 W (zdánlivý příkon 5,31 VA). Nízký příkon zabraňuje nežádoucímu přehřívání uvnitř modulárního rozváděče.

4. Bzučí tento instalační stykač v provozu?

Řada Noark Ex9CH je konstruována pro instalační použití se zaměřením na nízkou provozní hlučnost. Nedochází u ní k nepříjemnému rezonančnímu vrčení, které bývá běžné u starších průmyslových stykačů.

5. Jaký průřez vodiče mohu zapojit do hlavních i ovládacích svorek?

Všechny připojovací svorky jsou osazeny šrouby M3,5 a umožňují bezpečné připojení vodičů s průřezem od 1 mm² do 4 mm². Doporučený utahovací moment je 0,8 Nm.

6. Jak poznám, zda je stykač sepnutý, bez použití měřicího přístroje?

Na čelní straně přístroje je umístěn mechanický optický terčík, který jednoznačně vizuálně indikuje sepnutí spínacího obvodu a přítomnost ovládacího napětí.

7. Mohu osadit více těchto stykačů těsně vedle sebe?

Při teplotách okolí do +40 °C lze přístroje montovat přímo vedle sebe. Pokud jsou stykače trvale plně zatíženy proudem 25 A nebo teplota v rozváděči přesahuje 40 °C, doporučuje se použít distanční prvek (např. Ex9CH20 SP) nebo počítat se sníženou proudovou zatížitelností (22 A při 50 °C, 18 A při 60 °C).

8. Kdo může stykač Noark Ex9CH25 instalovat?

Montáž a zapojení do rozváděče smí provádět výhradně osoba s platnou elektrotechnickou kvalifikací dle zákona č. 250/2021 Sb., protože manipulace se silovými rozvody 230/400 V představuje riziko úrazu elektrickým proudem.
