TV anténa Televes A6 UHF (BOSS technology)

TV anténa Televes A6 UHF (BOSS Tech) – Inteligentní příjem DVB-T2 se ziskem až 40 dBi a 5G filtrem


Stabilní obraz v DVB-T2 a UHD bez kostičkování i v místech se silným rušením mobilních sítí

Přechod na vysílací standard DVB-T2 s modulací COFDM až 256-QAM a šíření UHD (4K) obsahu kladou vysoké nároky na chybovost signálu (MER – Modulation Error Rate). V praxi se instalatéři i majitelé rodinných domů potýkají se dvěma protichůdnými problémy: v odlehlých oblastech a členitém terénu je signál příliš slabý a dochází k výpadkům obrazu při zhoršeném počasí, zatímco v blízkosti vysílačů nebo základnových stanic mobilních sítí 4G/5G (pásmo LTE 700) dochází k zahlcení (saturaci) běžných zesilovačů a rozpadu obrazu na kostičky.

Inteligentní venkovní směrová UHF anténa Televes A6 (kanály 21–48, 470–694 MHz) tyto problémy eliminuje přímo v místě příjmu. Srdcem antény je patentovaná technologie BOSS Tech (Balanced Output Signal System) osazená mikrovlnným čipem TForce® na bázi arzenidu galia (GaAs). Tento systém v reálném čase měří vstupní úroveň a automaticky upravuje zisk až do hodnoty 40 dBi tak, aby na výstupu udržel konstantní, optimální úroveň signálu bez přebuzení. Anténa navíc funguje v duálním režimu – při napájení 12–24 V DC po koaxiálním kabelu pracuje jako aktivní inteligentní anténa, bez napájení pak jako plnohodnotná pasivní anténa.

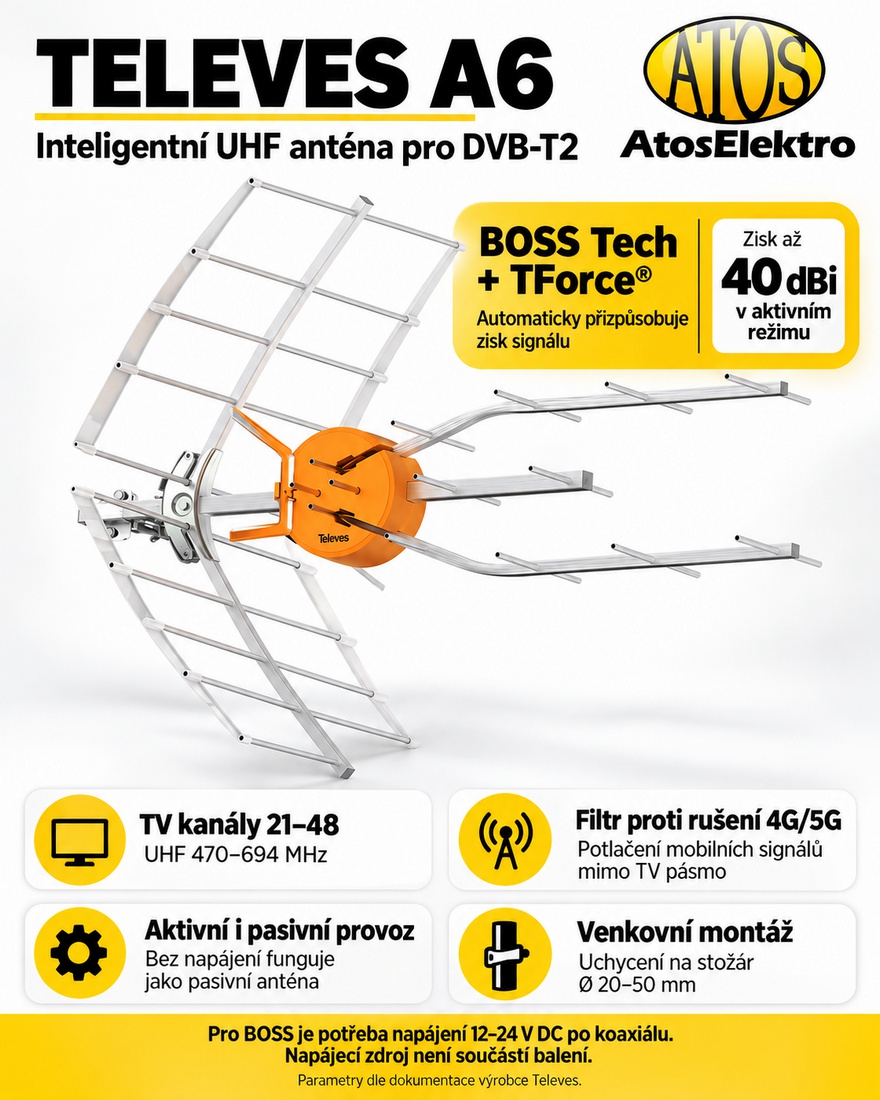

Klíčové vlastnosti a technické přínosy antény Televes A6


• Systém BOSS Tech s automatickou regulací zisku (až 40 dBi) – v reálném čase vyrovnává kolísání signálu způsobené počasím nebo útlumem prostředí a udržuje stabilní výstupní úroveň bez zásahu uživatele.

• Integrovaný MMIC čip TForce® (GaAs) – zesiluje signál přímo na dipólu, tedy v bodě s nejvyšší čistotou signálu, čímž minimalizuje šumové číslo a zajišťuje vysoký odstup signálu od šumu (C/N) klíčový pro DVB-T2.

• Vysoká selektivita díky integrovanému SAW filtru (RED compliant) – povrchový akustický filtr ostře ořezává frekvence nad 694 MHz (kanál 48) a spolehlivě blokuje rušení současných i budoucích sítí 4G/5G (LTE700) bez degradace posledního televizního kanálu.

• Duální provozní režim (aktivní / pasivní) – při přivedení napětí 12–24 V DC (odběr max. 40 mA) aktivuje inteligentní řízení zisku; bez napájení zůstává anténa plně průchozí v pasivním režimu.

• Blesková beznástrojová montáž do 30 sekund – promyšlený mechanický systém se zaklapávacími zámky („CLAC!“ systém) umožňuje složení reflektorů, direktorů i dipólu na střeše bez použití nářadí.

• Tříráhnová konstrukce se zakřivenými reflektory – tři paralelní ráhna kolmá na dipól ve tvaru „U“ a polozakřivené reflektory optimalizují frekvenční odezvu, poskytují vyzařovací úhel 30° a předozadní poměr > 20 dB.

• Extrémní mechanická a korozní odolnost – konstrukce z hliníku, skelných vláken, spojovacích prvků z nerezové oceli, hliníkového odlitku ZAMAK s antikorozní úpravou a plastu ABS s UV stabilizací odolává větru o rychlosti až 150 km/h (zatížení 142,85 N).

• 100% robotizovaná výroba Televes (Španělsko) – plně automatizovaná produkce s přísnou výstupní kontrolou zaručuje naprostou shodnost parametrů každého kusu a desetiletí bezúdržbového provozu.


Konstrukce, instalace v terénu a mechanická spolehlivost


Anténa Televes A6 je zkonstruována pro rychlou a bezpečnou práci ve výškách, kde rozhoduje každá minuta. Celá mechanická sestava využívá zaklapávací prvky s jasnou akustickou a mechanickou odezvou (systém CLAC!). Dvoudílná boční ráhna s direktory, polozakřivené mřížkové reflektory i samotný dipól s oranžovým krytem elektroniky složíte bez šroubováku za méně než 30 sekund.

Připojení koaxiálního kabelu probíhá přes standardní F-konektor chráněný přiloženou gumovou vodotěsnou krytkou, která brání vniknutí vlhkosti a oxidaci spoje. Masivní třmen se šroubením M10 umožňuje pevné uchycení na anténní stožár či konzoli o průměru 20 až 50 mm. Díky nízké čisté hmotnosti 1 693 g a aerodynamickému profilu klade anténa minimální odpor větru – při rychlosti větru 130 km/h činí zatížení pouze 103,87 N (při 150 km/h pak 142,85 N), což šetří stožárové uchycení i samotnou střešní konstrukci.


Mikrovlnná technologie TForce® a dynamický rozsah BOSS Tech


Přechod společnosti Televes od tradičního křemíku k polovodičovým sloučeninám arzenidu galia (GaAs) v technologii MMIC (Monolithic Microwave Integrated Circuit) přináší do pozemního vysílání komponenty původně vyvinuté pro satelitní a kosmickou komunikaci. Čip TForce® se vyznačuje mimořádně širokým dynamickým rozsahem.

V praxi to znamená, že předzesilovač v dipólu dokáže zpracovat extrémně slabé signály na hranici šumu a zároveň se nezahltí (nesaturuje), pokud je v blízkosti silný vysílač jednoho z multiplexů nebo vysílač mobilního operátora. Integrovaný SAW filtr (Surface Acoustic Wave) v souladu s evropskou směrnicí RED (2014/53/EU) zajišťuje strmé potlačení pásma nad 694 MHz, takže mobilní data v pásmu 700 MHz (LTE/5G) neproniknou do domovního rozvodu.

Napájení systému BOSS vyžaduje stejnosměrné napětí v širokém rozsahu 12 až 24 V DC s minimální spotřebou do 40 mA, což umožňuje napájení jak z běžného anténního zdroje (PSU), tak z domovního zesilovače nebo přímo z DVB-T2 přijímače (při podpoře 12 V na anténním vstupu či přes vhodný injektor).

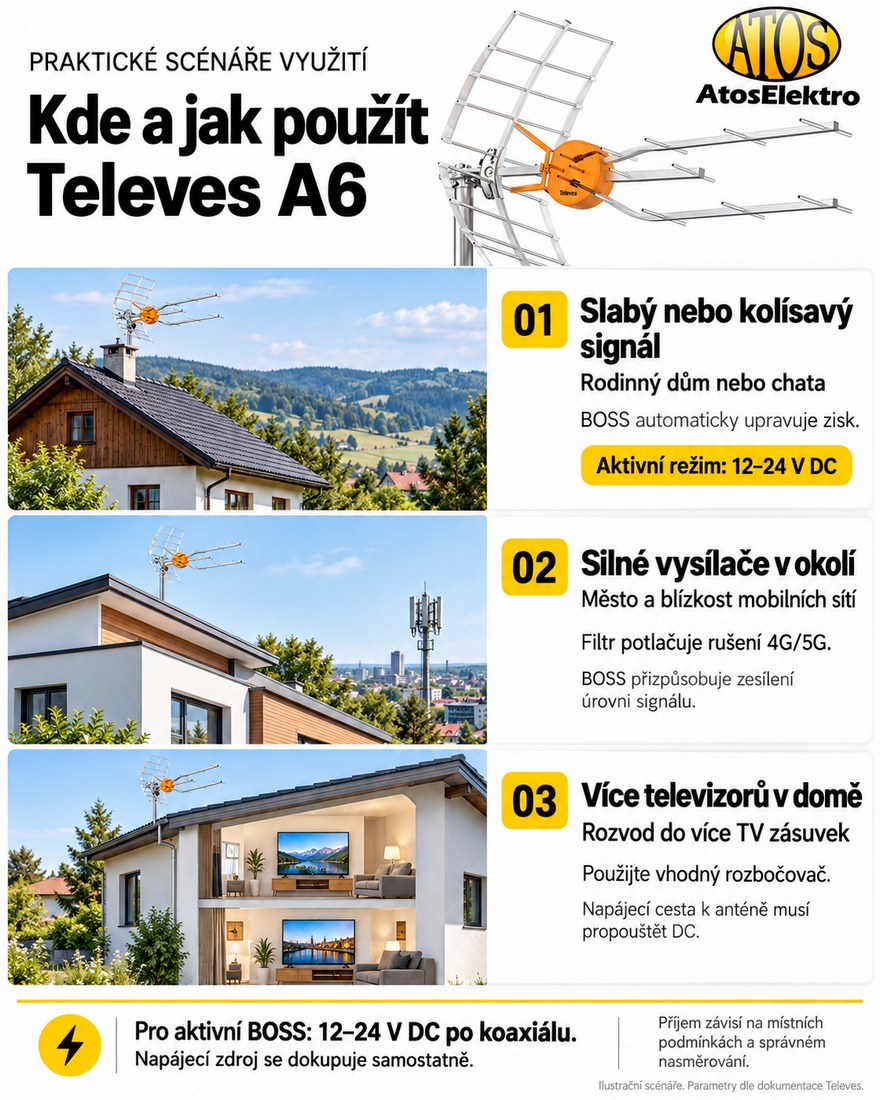

Praktické scénáře využití: Kde a jak anténu Televes A6 nasadit


Díky automatickému řízení zisku a pasivnímu i aktivnímu režimu pokrývá Televes A6 široké spektrum instalačních podmínek:

• 1. Okrajové oblasti s velmi slabým nebo kolísavým signálem (Aktivní režim BOSS ON): V členitém terénu, údolích nebo ve velké vzdálenosti od vysílače připojte anténu přes napájecí zdroj 12–24 V DC (nebo domovní zesilovač s napájením do vstupu). Čip TForce® vytáhne zisk až k 40 dBi, zesílí signál přímo na dipólu před útlumem na koaxiálním svodu a automaticky vyrovná výkyvy způsobené deštěm, sněžením nebo olistěním stromů.

• 2. Lokality v blízkosti vysílačů a 5G BTS stanic (Aktivní i pasivní režim): V městské zástavbě, kde se mísí velmi silný lokální multiplex se slabším regionálním vysíláním a silným 5G signálem, zabrání systém BOSS Tech přebuzení tuneru televizoru, zatímco SAW filtr odřízne rušení mobilních sítí nad kanálem 48. V místech s extrémně silným přímým výhledem na vysílač a krátkým svodem k jedné TV lze anténu provozovat zcela bez napájení v pasivním režimu.

• 3. Rozsáhlé rozvody v rodinných domech a menších bytových objektech (STA): Ideální primární zdroj signálu pro rozbočení do více televizních zásuvek. Konstantní výstupní úroveň z antény usnadňuje nastavení navazujících domovních zesilovačů nebo multipřepínačů.

• Praktické provozní upozornění (Na co si dát při instalaci pozor): Pro aktivaci inteligentního režimu BOSS Tech (zisk až 40 dBi) je nutné do koaxiálního kabelu přivést napájení 12–24 V DC (napájecí zdroj není součástí balení). Pokud v trase mezi napájecím zdrojem a anténou použijete rozbočovač, musí jít o typ průchozí pro stejnosměrné napětí (DC pass) směrem k anténě.


Pro koho je produkt určený a co najdete v balení


• Anténní technici a elektromontážní firmy – ocení bleskovou montáž do 30 sekund bez nářadí, vysokou spolehlivost reklamací díky čipu TForce® a možnost odběru v hromadném balení (Ref. 140605 – balení po 8 ks) nebo kusově (Ref. 140601).

• Majitelé rodinných domů a chat – získají bezúdržbovou anténu z nerezových a UV stabilních materiálů, která vyřeší kostičkování obrazu v DVB-T2 bez nutnosti ručního ladění zesilovače.

• Správci objektů a penzionů – zajistí stabilní vstupní signál pro společné televizní antény s garancí shody se směrnicí RED a odolností proti budoucímu rozšiřování 5G sítí.

Obsah balení a co případně dokoupit: V balení najdete kompletní mechanickou sestavu antény Televes A6: hlavní středové ráhno s dipólem a jednotkou BOSS (A), 2× boční tvarované ráhno s direktory (B), 2× mřížkový reflektor (C), dipólovou smyčku (D), ochrannou gumovou krytku konektoru (E), 1× F-konektor (F) a stožárový třmen M10.

Upozornění: Součástí balení není napájecí zdroj (PSU). Pro využití aktivního režimu BOSS Tech je nutné dokoupit anténní napájecí zdroj 12 V nebo 24 V DC (např. Televes Picokom), případně anténu napájet z domovního zesilovače. Koaxiální kabel pro svod se dokupuje samostatně.


Udržitelnost a shoda s legislativou


Anténa plně vyhovuje přísným požadavkům evropské směrnice RED (Radio Equipment Directive 2014/53/EU) na elektromagnetickou kompatibilitu a efektivní využívání rádiového spektra. Konstrukce z korozivzdorného hliníku, nerezové oceli, slitiny ZAMAK a UV stabilizovaného ABS plastu prodlužuje životnost produktu na desítky let, čímž výrazně snižuje vznik elektroodpadu. V aktivním režimu má elektronika TForce® mimořádně nízkou spotřebu elektrické energie (max. 40 mA, tedy pod 0,5 až 1 W).


Technické specifikace


• Výrobce a model: Televes A6 UHF (BOSS Tech, TForce®)

• Přijímané pásmo: UHF – určené pro příjem pozemního digitálního vysílání DVB-T / DVB-T2.

• Frekvenční rozsah: 470–694 MHz – přesně ohraničené pásmo s integrovaným SAW filtrem proti rušení LTE700 (5G/4G).

• Přijímané kanály: 21–48 – plná podpora všech vysílacích kanálů DVB-T2 v ČR a EU.

• Inteligentní režim (BOSS mode): ON (při napájení) / Pasivní (bez napájení) – možnost provozu se zesílením i bez něj.

• Zisk (Gain): až 40 dBi (v aktivním režimu BOSS se zisk reguluje automaticky podle výstupní úrovně) – zajišťuje čistý příjem i ve velmi vzdálených lokalitách.

• Výstupní úroveň: Auto (automaticky řízená systémem BOSS Tech) – brání přebuzení tuneru TV a udržuje optimální MER.

• Napájecí napětí: 12–24 V DC (po koaxiálním kabelu) – široká kompatibilita se standardními napájecími výhybkami a zesilovači.

• Maximální proudový odběr: 40 mA – minimální zatížení napájecího zdroje a zanedbatelná spotřeba.

• Vyzařovací úhel (Beamwidth): 30° – úzká směrová charakteristika pro přesné zaměření vysílače a eliminaci odrazů.

• Předozadní poměr (F/B ratio): > 20 dB – vysoká odolnost vůči rušivým signálům přicházejícím zezadu.

• Zatížení větrem: 103,87 N (při 130 km/h / 80 mph) / 142,85 N (při 150 km/h / 93 mph) – vysoká mechanická stabilita při vichřici.

• Průměr stožáru pro uchycení: 20–50 mm (0,787–1,969 in) – univerzální třmen M10 pro běžné anténní stožáry a držáky.

• Materiál konstrukce: Hliník, nerezová ocel, ZAMAK (antikorozní úprava), sklolaminát a ABS plast s UV ochranou – maximální odolnost vůči povětrnostním vlivům.

• Barva krytu dipólu: Oranžová (typické průmyslové značení Televes).

• Rozměry sestavené antény (Š × V × H): 697 × 897 × 554 mm – kompaktní rozměry vzhledem k vysokému zisku.

• Čistá hmotnost (Netto): 1 693 g (hrubá hmotnost 1 955 g) – nízké statické zatížení stožáru.

• Napájecí zdroj v balení: Ne, nutno dokoupit samostatně při požadavku na aktivní režim.


FAQ – Časté otázky zákazníků


1. Funguje anténa Televes A6 i bez připojeného napájecího zdroje?

Ano, anténa funguje ve dvou režimech. Pokud do koaxiálního kabelu nepřivedete napětí 12–24 V DC, anténa pracuje jako kvalitní pasivní směrová anténa. Pro aktivaci inteligentního systému BOSS Tech se ziskem až 40 dBi a automatickou regulací výstupní úrovně je však nutné připojit napájecí zdroj (12–24 V DC) nebo domovní zesilovač s podporou napájení předzesilovače.

2. Je součástí balení napájecí zdroj (adaptér do zásuvky)?

Ne, u standardního provedení napájecí zdroj součástí balení není. Díky tomu neplatíte za zdroj v instalacích, kde anténu provozujete pasivně nebo kde ji napájíte z existujícího domovního zesilovače či multipřepínače. Samostatný napájecí zdroj 12 V nebo 24 V s výhybkou můžete snadno přikoupit v doporučeném příslušenství v našem e-shopu.

3. Ochrání tato anténa televizní příjem před rušením z mobilních vysílačů 5G a 4G?

Ano, anténa je plně připravena na provoz v blízkosti 5G a 4G vysílačů (pásmo LTE 700). Obsahuje vysoce selektivní SAW filtr (Surface Acoustic Wave), který propouští pouze televizní kanály 21 až 48 (470–694 MHz) a frekvence nad 694 MHz ostře potlačuje v souladu se směrnicí RED.

4. Jaké nářadí potřebuji k sestavení samotné antény na střeše?

K sestavení těla antény nepotřebujete žádné nářadí. Konstrukce využívá zaklapávací zámky (systém CLAC!), takže boční ráhna, reflektory i dipól zacvaknete ručně za méně než 30 sekund. Nářadí (klíč pro matice M10 a nůž na odizolování koaxiálního kabelu) použijete pouze pro dotažení třmenu ke stožáru a nasazení F-konektoru.

5. Jak správně připravit koaxiální kabel pro připojení do dipólu antény?

Podle montážního předpisu Televes odizolujte vnitřní vodič koaxiálního kabelu na délku 7 mm a ohrnuté stínění na 3 mm. Nejprve na kabel navlékněte přiloženou gumovou krytku, poté našroubujte F-konektor tak, aby dielektrikum lícovalo a středový vodič přesahoval přibližně o 2 mm. Po našroubování konektoru do dipólu přetáhněte gumovou krytku přes spoj pro zajištění vodotěsnosti.

6. Mohu k anténě připojit více televizorů v domě?

Ano, anténa je ideální pro rozvod do více televizorů. Pokud použijete napájecí zdroj Televes se dvěma výstupy, můžete přímo připojit dvě TV. Pro více televizorů zařaďte za napájecí výhybku (nebo před ni, pokud použijete rozbočovač s průchodem DC napětí – DC pass) příslušný anténní rozbočovač.

7. Zvládne anténa příjem vysílání ve vysokém rozlišení Full HD a 4K (UHD)?

Ano, anténa byla speciálně vyvinuta pro standard DVB-T2 a UHD (4K) obsah. Zesílení signálu čipem TForce® přímo na dipólu minimalizuje šum a udržuje špičkovou hodnotu MER (Modulation Error Rate), což je klíčový parametr pro bezchybnou dekódování husté modulace 256-QAM využívané u HD a UHD programů.

8. Na jaký průměr trubky (stožáru) lze anténu namontovat?

Přiložený kovový třmen se šrouby M10 umožňuje bezpečné uchycení na jakýkoliv svislý či vodorovný stožár nebo nástěnnou konzoli o vnějším průměru od 20 mm do 50 mm.
