UTP kábel ALIEN Cat 5e CCA 0,5 mm, 305 m

UTP kabel Cat.5e ALIEN CCA 0,5 mm (box 305 m) - Ekonomický síťový kabel pro rozvody do 130 m


Praktické řešení pro strukturovanou kabeláž, domácí LAN sítě a nenáročné datové trasy

Při realizaci rozsáhlejších datových rozvodů v rodinných domech, kancelářích nebo menších provozovnách představuje nákup předkonektorovaných patch kabelů zbytečný vícenáklad a komplikaci při protahování husími krky či lištami. Zároveň u běžných vnitřních tras často není nutné investovat do drahých stíněných kabelů, pokud v trase nesouběží silové vedení s vysokým rušením a primárním cílem je spolehlivý přenos dat za příznivou cenu za metr.

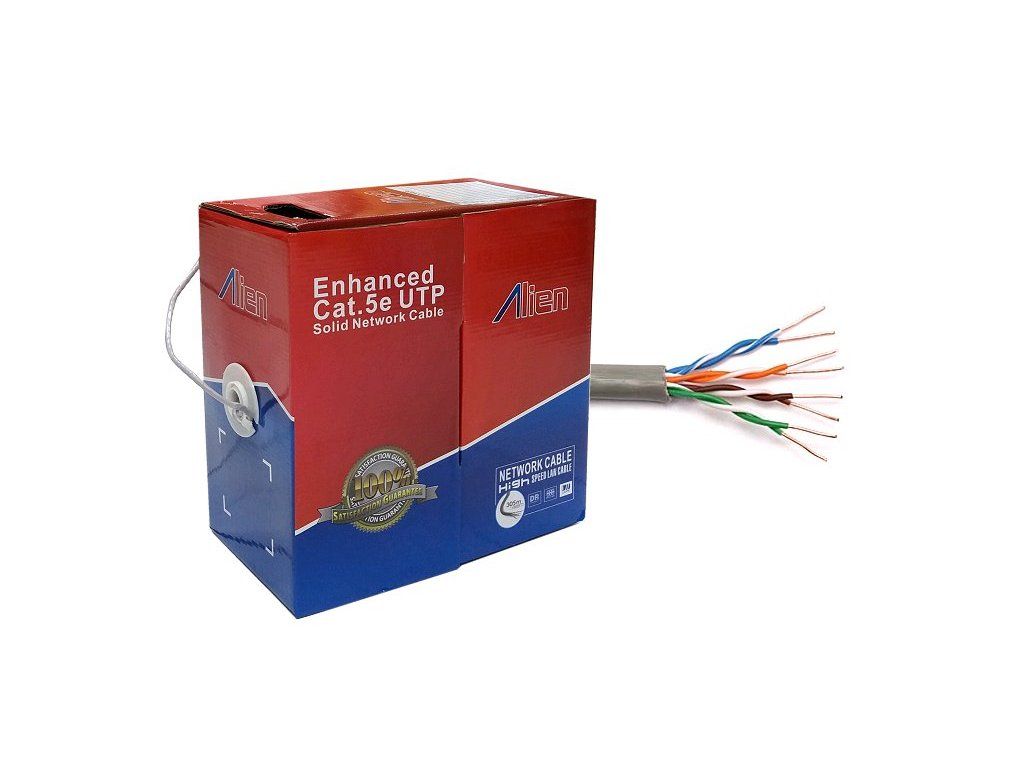

Instalační nestíněný UTP kabel ALIEN kategorie Cat.5e s jádrem typu drát (Solid) o průměru 0,50 mm z poměděného hliníku (CCA) nabízí vyvážený poměr pořizovacích nákladů a mechanické praktičnosti. Kabel je dodáván v pevném odvíjecím kartonovém boxu o celkové délce 305 metrů (prodej pouze po celém balení, uvedená cena na e-shopu platí za 1 metr). Hladký šedý PVC plášť o průměru 5,0 mm s natištěným metrovým značením usnadňuje protahování chráničkami a poskytuje okamžitý přehled o spotřebované délce i zbývající zásobě v krabici.




Klíčové vlastnosti a konstrukční výhody kabelu ALIEN Cat.5e

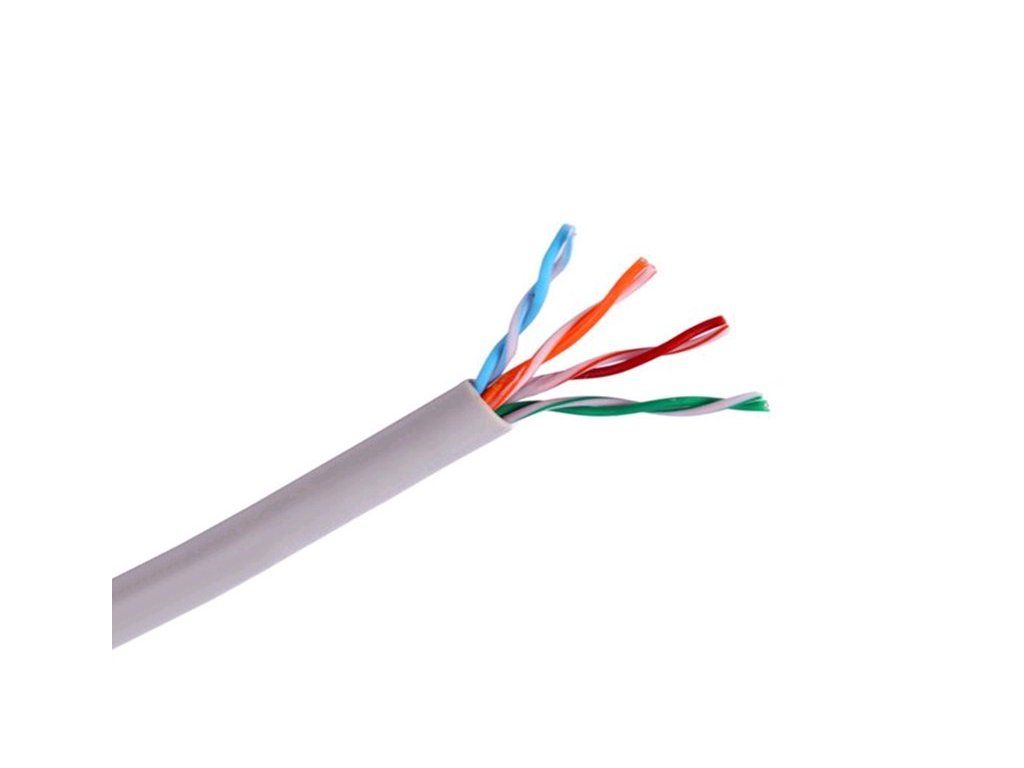

• 4 kroucené páry (4× 2× 0,50 mm CCA) - jádro z poměděného hliníku (Copper Clad Aluminum) výrazně snižuje hmotnost celého boxu i pořizovací náklady při zachování spolehlivého datového přenosu na kratší a střední vzdálenosti.

• Praktický odvíjecí box 305 m s metráží - integrovaný průvlak v krabici zabraňuje kroucení a zamotávání kabelu při tahání tras, zatímco metrové značení přímo na plášti zrychluje odměřování.

• Optimalizovaný krok kroucení párů (12 až 18 mm) - odlišená délka zkrutu jednotlivých barevných párů (modrý 12 mm, zelený 14 mm, oranžový 16 mm, hnědý 18 mm) efektivně potlačuje přeslechy (NEXT) mezi páry.

• Kompaktní vnější průměr 5,0 mm a hladký PVC plášť - nízké tření pláště a malý poloměr ohybu umožňují snadné protažení i hustěji obsazenými instalačními trubkami nebo rohovými lištami.

• Široký rozsah provozních teplot -25 °C až +75 °C - HDPE izolace žil o tloušťce 0,9 mm a odolný vnější PVC plášť zajišťují tvarovou i elektrickou stabilitu v nevytápěných půdních prostorech, garážích i technických šachtách.

• Pevný vodič (Solid / drát) - plné jádro je konstrukčně navrženo pro pevné zařezání do zásuvek, keystone modulů a patch panelů, kde drží spolehlivý mechanický kontakt.


Technické řešení přenosu a specifika vodičů CCA


Vodiče kabelu ALIEN využívají technologii CCA (Copper Clad Aluminum), tedy hliníkové jádro potažené vrstvou mědi. Díky vysokofrekvenčnímu skin efektu probíhá přenos datových signálů primárně po vnějším měděném povrchu vodiče, což umožňuje dosáhnout pracovní vzdálenosti pro běžnou komunikaci až 120–130 metrů (standardní certifikovaný segment strukturované kabeláže Ethernet 100BASE-TX / 1000BASE-T se dle norem navrhuje do 90–100 m).

Z hlediska stejnosměrných parametrů vykazuje 305metrový úsek při teplotě 20 °C elektrický odpor ≤ 80 Ω, maximální proudové zatížení 0,5 A a maximální provozní napětí ≤ 30 V. Jednotlivé žíly jsou chráněny vysokohustotním polyetylenem (HDPE) o průměru 0,9 ± 0,05 mm, který udržuje přesnou geometrii a impedanci kroucených párů i při ohybu během montáže.


Praktické scénáře využití v elektroinstalacích a IT


• Domácí a kancelářské počítačové sítě (LAN): Propojení datových zásuvek s centrálním routerem nebo switchem pro připojení stolních PC, chytrých televizorů (Smart TV), herních konzolí, síťových tiskáren a NAS úložišť.

• Datové sběrnice, zabezpečovací a přístupové systémy: Přenos řídicích dat, komunikace po sběrnici RS-485, propojení čidel, klávesnic elektronických zabezpečovacích systémů (EZS), videotelefonů nebo komunikačních modulů střídačů a chytré domácnosti.

• Kamerové systémy (CCTV) s lokálním napájením nebo pasivními baluny: Přenos videosignálu a dat z IP nebo analogových HD kamer na kratší vzdálenosti, kde je kamera napájena ze samostatného zdroje u kamery nebo přes nízkonapěťový adaptér do 30 V / 0,5 A.

• Praktické provozní upozornění (Na co si dát pozor při návrhu trasy): Vzhledem k vyššímu stejnosměrnému odporu hliníkového jádra (≤ 80 Ω / 305 m) a limitu 30 V / 0,5 A není tento CCA kabel vhodný pro napájení výkonných PoE/PoE+ zařízení (standardy IEEE 802.3af/at s napětím 48 V) na dlouhé vzdálenosti, kde by docházelo k úbytku napětí a zahřívání vodičů. Kabel má PVC plášť pro vnitřní použití – při venkovním vedení jej vždy uložte do UV stabilní chráničky nebo žlabu.


Pro koho je produkt určen a jak probíhá objednávka


• Montážní technici, správci sítí a elektrikáři: Ekonomické balení pro budování vnitřních datových rozvodů, přípojek v bytových domech a nízkonapěťových komunikačních tras.

• Majitelé rodinných domů a stavebníci: Ideální při rekonstrukci nebo stavbě domu, kdy potřebujete z jedné krabice rozvést internet a datové kabely do všech místností bez zbytečného odpadu.

Důležité informace k balení a prodeji: Uvedená cena v e-shopu je za 1 běžný metr kabelu, avšak produkt lze objednat výhradně jako celé originální balení (do košíku vložte 305 ks = 1 box 305 m). Součástí dodávky je 305 m UTP kabelu v odvíjecím kartonovém boxu. Koncovky RJ-45 (doporučujeme provedení pro drát / Solid), zářezové keystone moduly a instalační lišty nejsou součástí balení a objednávají se samostatně.


Technické specifikace


• Typ a kategorie kabelu: UTP Cat.5e (nestíněný kroucený pár, pevný drát / Solid) - určený pro vnitřní pevné rozvody počítačových sítí.

• Konstrukce a průměr vodiče: 4× 2× 0,50 mm (± 0,01 mm) - standardní průřez jader pro zařezávací svorkovnice LSA/IDC a konektory RJ-45.

• Materiál vodiče: CCA (Copper Clad Aluminum / poměděný hliník) - nízká hmotnost a příznivá cena pro nenáročné datové instalace.

• Pracovní dosah: 120–130 m - maximální pracovní délka trasy dle specifikace výrobce (pro plnou rychlost Gigabit Ethernet doporučujeme nepřekračovat normovaných 90–100 m).

• Izolace jednotlivých vodičů: HDPE (vysokohustotní polyetylen), průměr 0,9 ± 0,05 mm - vysoká elektrická pevnost a odolnost proti proříznutí při odizolování.

• Krok kroucení párů (Paired pitch): Modrá/modrobílá 12 mm, Zelená/zelenobílá 14 mm, Oranžová/oranžovobílá 16 mm, Hnědá/hnědobílá 18 mm - rozdílné stoupání závitů minimalizuje vzájemné rušení signálu mezi páry.

• Rozteč sestavy (Paired spacing): 80 mm - stabilní geometrie čtveřice párů uvnitř pláště po celé délce návinu.

• Materiál a barva vnějšího pláště: PVC, světle šedá, hladký povrch - snadné protahování husími krky a nenápadný vzhled v interiérových lištách.

• Vnější průměr kabelu: 5,0 mm (± 0,2 mm) - kompaktní rozměr šetřící místo v chráničkách a kabelových žlabech.

• Tloušťka vnějšího PVC pláště: 0,51 mm (± 0,02 mm) - optimální ohebnost při zachování mechanické ochrany vnitřních žil.

• Stejnosměrný odpor (při 20 °C): ≤ 80 Ω / 305 m - hodnota odporu vodiče pro výpočet úbytku napětí na trase.

• Maximální provozní proud: 0,5 A - bezpečný proudový limit pro nízkonapěťové signálové a napájecí aplikace.

• Maximální provozní napětí: ≤ 30 V - určené pro bezpečné malé napětí (SELV) a datovou komunikaci.

• Provozní teplota: -25 °C až +75 °C - spolehlivý provoz v chladných technických prostorách i v teplých stoupačkách.

• Balení a značení: 305 m v odvíjecím kartonovém boxu (Pull-Box), tištěná metráž na plášti kabelu - prodej pouze po celém balení 305 m.


FAQ - Časté otázky zákazníků


1. Mohu si objednat například jen 50 metrů tohoto kabelu? Ne, tento produkt prodáváme výhradně jako celé originální balení o délce 305 metrů v odvíjecím boxu. Cena uvedená u produktu je přepočtena na 1 metr pro snadné porovnání nákladů – při nákupu vložte do košíku 305 kusů (nebo násobky 305 pro více krabic).

2. Obsahuje kabel lanko (Stranded), nebo pevný drát (Solid)? Kabel má jádro typu drát (Solid) o průměru 0,50 mm. Je primárně určen pro pevné instalace do zdi, lišt, datových zásuvek, patch panelů a keystone modulů. Pokud na něj osazujete konektory RJ-45, zvolte konektory určené pro drát (nebo univerzální provedení drát/lanko).

3. Je tento kabel vhodný pro napájení IP kamer přes PoE na delší vzdálenost? Pro standardní 48V PoE/PoE+ na delší trasy tento kabel nedoporučujeme. Vodiče z poměděného hliníku (CCA) mají vyšší elektrický odpor (≤ 80 Ω na 305 m) a limit napětí ≤ 30 V / 0,5 A. Na krátké trasy (cca do 15–20 m) s pasivním 12V/24V napájením do 0,5 A vyhoví, ale pro plnohodnotné 48V PoE kamery zvolte kabel s čistě měděným jádrem (100% Cu).

4. Lze kabel instalovat venku na fasádu nebo do země? Ne bez dodatečné ochrany, protože plášť je vyroben ze standardního vnitřního PVC šedé barvy. Při venkovním použití by vlivem UV záření a mrazu plášť časem zkřehl a popraskal – venku proto kabel vždy veďte v UV odolné chráničce (kopoflex/trubka), případně zvolte speciální venkovní kabel s černým PE pláštěm.

5. Jaké přenosové rychlosti s kabelem Cat.5e ALIEN dosáhnu? Kabel splňuje kategorii Cat.5e, která na standardních trasách do 90–100 metrů podporuje přenosové rychlosti až 1 000 Mb/s (1 Gigabit Ethernet) při zapojení všech 4 párů a 100 Mb/s (Fast Ethernet) i na delší vzdálenosti okolo 120 metrů.

6. Jak poznám, kolik metrů kabelu mi ještě zbývá v krabici? Přímo na šedém PVC plášti kabelu je z výroby natištěna metráž po jednotlivých metrech. Odečtením čísla na začátku a na konci tažené trasy okamžitě zjistíte přesnou délku instalovaného úseku i zůstatek v boxu.

7. Jaký je rozdíl mezi tímto UTP kabelem a kabelem FTP/STP? Tento model je v provedení UTP (Unshielded Twisted Pair), tedy bez kovového stínění. Je ohebnější, tenčí (5 mm) a nevyžaduje zemnění stínění, což zjednodušuje montáž v domácnostech a kancelářích. Stíněný FTP kabel potřebujete pouze tam, kde datový kabel vede v těsném souběhu se silovými kabely 230/400 V nebo v průmyslu s vysokým elektromagnetickým rušením.
