Voltmetr třífázový F&F WNC-3 na DIN lištu

Voltmetr třífázový F&F WNC-3 na DIN lištu

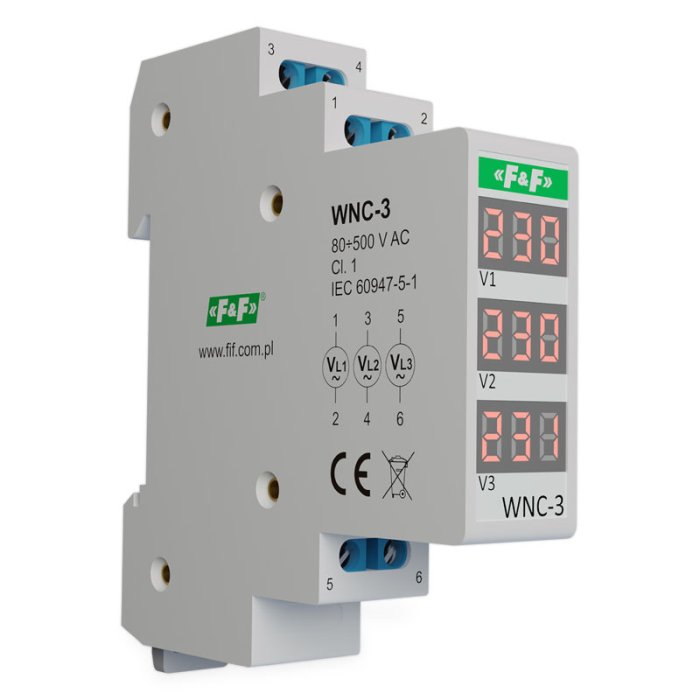

Digitální indikátor napětí WNC-3 slouží k přehlednému zobrazení napětí v třífázové elektrické síti. Přístroj je určen pro montáž do rozvaděčů na standardní DIN lištu a umožňuje současné sledování napětí ve všech třech fázích. Naměřené hodnoty jsou zobrazovány na trojici přehledných LED displejů, které zobrazují napětí v jednotlivých fázích v reálném čase.

Zařízení obsahuje tři nezávislé měřicí obvody, díky nimž lze paralelně sledovat hodnoty napětí každé fáze. Aktualizace měření probíhá několikrát za sekundu a napětí je zobrazováno s rozlišením 1 V. Měřené napětí zároveň slouží jako napájení samotného přístroje, takže není potřeba externí zdroj.

Díky kompaktním rozměrům (1 modul) a jednoduchému připojení je indikátor vhodný pro použití v průmyslových rozvaděčích, automatizačních systémech i běžných elektroinstalacích, kde je potřeba rychlá kontrola přítomnosti a hodnoty napětí jednotlivých fází.


Technické specifikace

• Typ zařízení: digitální třífázový voltmetr - indikátor napětí

• Rozsah měřeného napětí: 80 – 500 V AC

• Frekvence sítě: 50 / 60 Hz

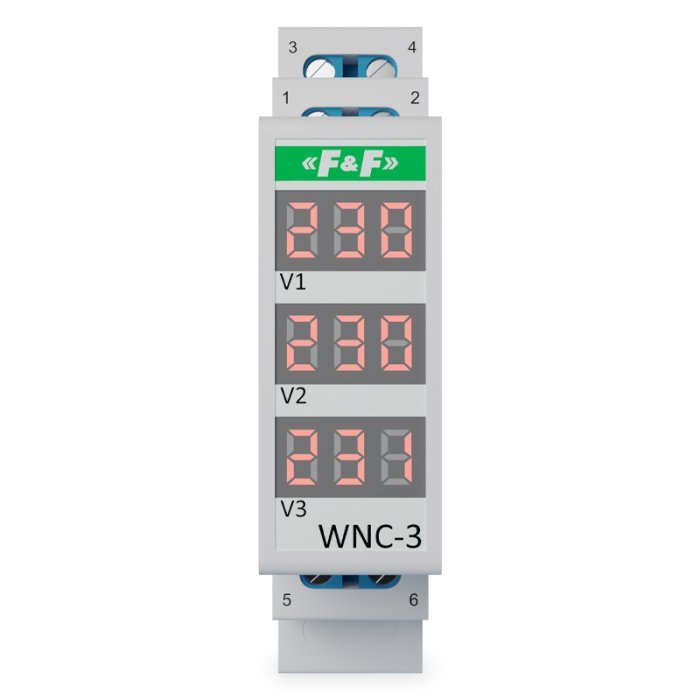

• Displej: 3× tříciferný 7segmentový LED displej

• Rozlišení měření: 1 V

• Přesnost měření: ±1 % (±1 číslice)

• Počet měřicích kanálů: 3 nezávislé fáze

• Aktualizace měření: cca 5× za sekundu

• Napájení: z měřeného napětí

• Příkon: max. 5 VA (cca 1 W)

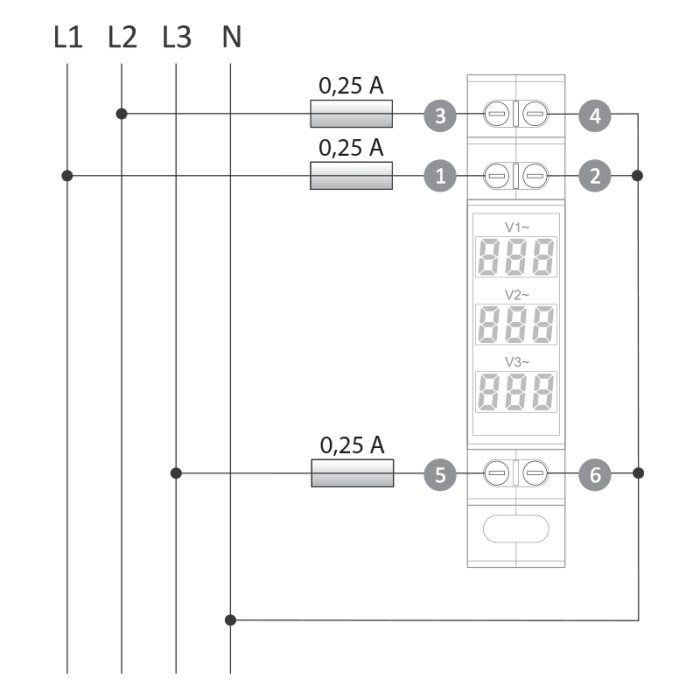

• Připojení vodičů: šroubové svorky

• Max. průřez vodiče: 1,5 mm²

• Montáž: DIN lišta TH-35

• Šířka: 1 modul (18 mm)

• Provozní teplota: −5 až +40 °C

• Stupeň krytí: IP20
