Wi-Fi modul MPS pre meniče MPS-3500H a MPS-5500H

Wi-Fi modul k měničům MPS-3500H / MPS-5500H – Vzdálený monitoring a správa FVE přes SmartESS

Okamžitý přehled o výrobě a plná kontrola nad solárním systémem odkudkoliv

Provoz ostrovní nebo hybridní fotovoltaické elektrárny bez vzdáleného dohledu znamená nutnost neustále chodit kontrolovat stav měniče přímo do technické místnosti, sklepa nebo garáže. Pokud během vaší nepřítomnosti dojde k hlubokému vybití bateriového úložiště, přetížení střídače souběhem spotřebičů nebo výpadku distribuční sítě, dozvíte se o problému až ve chvíli, kdy v objektu přestane fungovat elektřina. Stejně nepraktické je ruční přepínání provozních priorit na displeji měniče při každé změně počasí.

Wi-Fi komunikační modul (datalogger) určený přímo pro hybridní měniče MPS-3500H a MPS-5500H tento problém kompletně řeší přenosem všech provozních dat do cloudového rozhraní. Po jednoduchém připojení modulu do komunikačního portu měniče a spárování s domácí 2,4GHz Wi-Fi sítí získáte v mobilní aplikaci SmartESS (pro Android i iOS) nepřetržitý přehled o tocích energie v reálném čase. Kromě sledování okamžité výroby z FV panelů, kapacity baterie a odběru domu umožňuje modul dálkově měnit klíčová nastavení měniče – od priority napájení (Solar / Utility / SBU) až po nabíjecí proudy a napěťové limity akumulátorů.

Klíčové vlastnosti a přínosy pro správu měničů MPS

• Přímá kompatibilita s řadou MPS-3500H a MPS-5500H – přesné přizpůsobení komunikačnímu protokolu těchto hybridních měničů zaručuje okamžité načtení všech provozních veličin bez složitého programování.

• Vizualizace toků energie v reálném čase – na hlavní obrazovce aplikace SmartESS vidíte přehledné schéma toku výkonu mezi solárními panely (PV), baterií, distribuční sítí (Grid) a připojenou zátěží v domě (Load).

• Plnohodnotná dálková konfigurace měniče – přímo z telefonu můžete měnit priority výstupního zdroje, rozsah vstupního AC napětí i detailní parametry nabíjení baterie bez nutnosti fyzického přístupu k tlačítkům na střídači.

• Detailní telemetrie a historie dat – modul zaznamenává napětí a frekvenci sítě, napětí na sběrnici (BUS voltage), procentuální zatížení výstupu i přesné nabíjecí a vybíjecí proudy v ampérech s časovým razítkem.

• Podpora mobilní aplikace SmartESS (Android / iOS) – bezplatná aplikace dostupná v oficiálních obchodech Google Play a App Store poskytuje stabilní rozhraní v angličtině s možností správy více zařízení pod jedním účtem.

• Rychlé přidání zařízení přes QR kód – unikátní sériové číslo (PN) vytištěné přímo na těle dataloggeru stačí naskenovat fotoaparátem telefonu, což eliminuje chyby při ručním přepisování znaků.

• Přizpůsobitelný přehled sledovaných parametrů – v sekci Data settings si přesně zvolíte, které veličiny chcete mít trvale zobrazené přímo pod hlavním grafickým schématem.

• Autonomní přenos dat přes lokální router – po úvodním spárování komunikuje modul samostatně přes vaši domácí či firemní Wi-Fi síť, takže data vidíte odkudkoliv se svým mobilním připojením.



Konstrukce, instalace a síťové požadavky

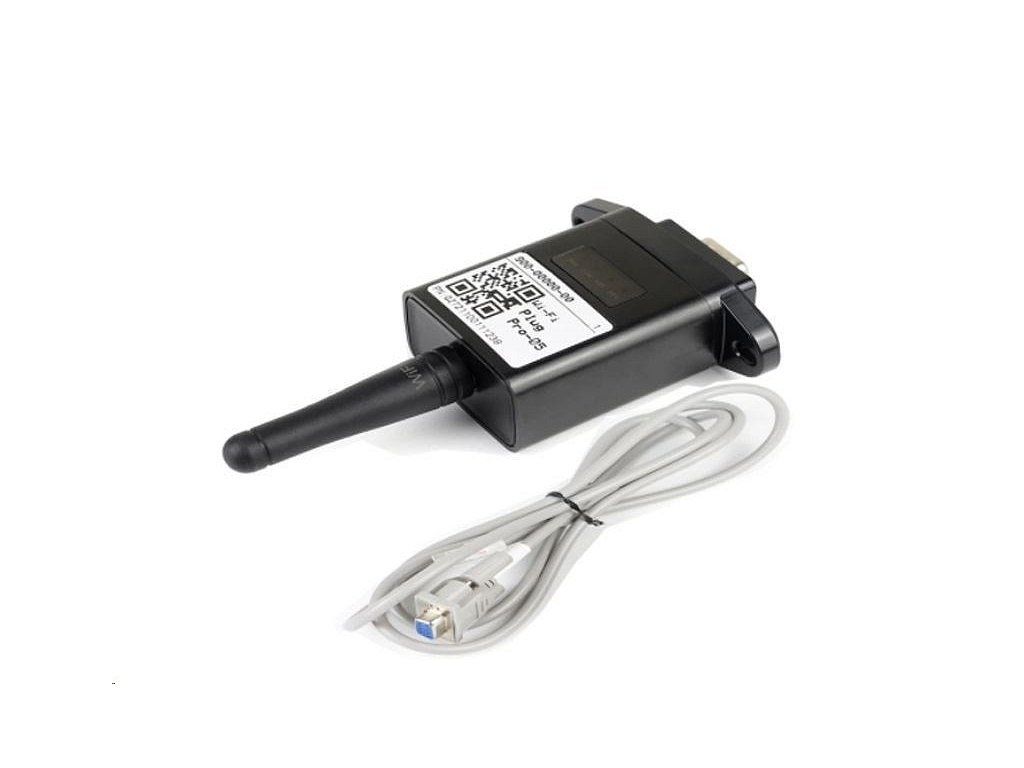

Komunikační modul je navržen v kompaktním provedení typu Wi-Fi Plug (externí datalogger), které se připojuje přímo do komunikačního rozhraní měniče (RS232 / RS485). Napájení modulu probíhá přímo z komunikačního portu střídače, takže instalace nevyžaduje žádný externí síťový adaptér ani zásah do silové části rozvaděče. Tělo modulu je osazeno stavovými indikátory, které vizuálně potvrzují napájení, aktivní komunikaci s měničem a spojení s cloudovým serverem.

Pro bezchybný přenos dat vyžaduje modul připojení k bezdrátovému routeru pracujícímu v pásmu 2,4 GHz (frekvence 5 GHz není podporována). Pásmo 2,4 GHz má v praxi výrazně lepší prostupnost přes stěny a stropy, což je klíčové zejména tehdy, když je měnič MPS-3500H nebo MPS-5500H nainstalován v suterénu, garáži nebo technické místnosti mimo přímý dosah hlavního routeru. Při konfiguraci Wi-Fi sítě v aplikaci doporučujeme používat v názvu sítě (SSID) a v hesle standardní alfanumerické znaky bez specifických speciálních symbolů.

Jak funguje přenos dat a dálkové řízení v aplikaci SmartESS

Modul funguje jako obousměrný komunikační most mezi řídicí jednotkou hybridního měniče a cloudovým serverem SmartESS. V první fázi instalace vytvoří samotný Wi-Fi modul vlastní lokální přístupový bod (Wi-Fi hotspot). Po připojení telefonu k této síti zadáte v sekci Network Setting přihlašovací údaje k vaší domácí Wi-Fi síti. Modul si údaje uloží a následně již trvale odesílá telemetrická data přes váš internetový router.

V aplikaci máte k dispozici pětiúrovňové navigační rozhraní (Flow, Chart, Analysis, Data, Setting). Kromě grafů výroby a historických tabulek je zásadním přínosem sekce Setting, která zpřístupňuje tři hlavní konfigurační okruhy měniče:

1. Nastavení sítě (Grid setting): Dálková úprava rozsahu vstupního střídavého napětí (AC Input Range – např. přepnutí mezi širším rozsahem 90–280 V AC pro běžné spotřebiče a užším rozsahem 170–280 V AC s rychlým přepnutím 10 ms pro citlivou výpočetní techniku) a volba výstupní frekvence (Output Frequency 50/60 Hz).

2. Nastavení baterie (Battery setting): Přesná definice typu připojeného akumulátoru (Battery Type – AGM, GEL, uživatel), nastavení napětí pro odpojení při vybití (Battery Cut-off Voltage), nabíjecího napětí Bulk a udržovacího napětí Float (např. 54 V DC u 48V systému) i omezení maximálního celkového nabíjecího proudu (Max. Charging Current až do 80 A / 110 A dle modelu) a nabíjecího proudu ze sítě (Max. AC Charging Current).

3. Obecné nastavení priorit (Basic setting): Okamžitá změna priority výstupního zdroje (Output source priority rating) mezi režimy Utility first (priorita distribuční sítě), Solar first (priorita solární energie) a SBU priority (Solár – Baterie – Síť).



Praktické scénáře využití: Co díky modulu ohlídáte a jaké spotřebiče podpoříte

Samotný Wi-Fi modul slouží jako řídicí a kontrolní prvek nad výkonovou částí měničů MPS-3500H (3 500 W) a MPS-5500H (5 500 W / špičkově 11 000 VA). V praxi vám dálkový dohled umožní bezpečně spravovat napájení klíčových okruhů a spotřebičů připojených k měniči:

• Scénář 1: Dálková optimalizace spotřeby v rodinném domě podle počasí Měnič MPS-5500H s trvalým výkonem 5 500 W a čistou sinusovkou napájí běžné domácí okruhy – oběhové čerpadlo a kotel (80–150 W), chladničku s mrazákem (100–200 W, rozběhově ~1 200 W), domácí vodárnu (800–1 200 W), LED osvětlení a Wi-Fi/NVR systém (50–100 W) i nárazové spotřebiče jako pračka nebo myčka (2 000–2 200 W). Pokud v práci v aplikaci SmartESS vidíte, že solární panely dávají plný výkon (např. 3,5 kW) a baterie je nabitá na 95 %, můžete na dálku přepnout měnič do režimu SBU priority, aby dům čerpal čistě ze slunce a baterie. Naopak před očekávanou bouřkou nebo v zimním období jedním kliknutím přepnete prioritu na Utility first a snížíte vybíjení akumulátoru, abyste měli plnou kapacitu v záloze pro případ výpadku distribuční sítě.

• Scénář 2: Dohled nad chatou, chalupou nebo ostrovním objektem mimo sezónu Na rekreačním objektu běží přes měnič trvalá zátěž: kamerový systém se záznamem a LTE router (25–45 W), temperování proti zamrznutí nebo oběhové čerpadlo (60–100 W) a chladnička (100 W). Při celkovém trvalém odběru kolem 150 W udrží standardní 48V bateriová sestava s kapacitou 100 Ah (4,8 kWh) tyto spotřebiče v chodu přibližně 24 až 26 hodin čistě z baterie (při započtení vlastní spotřeby měniče a bezpečného limitu vybití). Díky Wi-Fi modulu vidíte v telefonu aktuální napětí baterie (např. 54,20 V) i případný pokles solárního dobíjení pod sněhem, takže předejdete podbití a zničení drahých akumulátorů.

• Scénář 3: Diagnostika zatížení při spouštění silných spotřebičů v dílně či firmě Při připojení dílenského nářadí, kompresoru nebo ohřevu vody (bojler 2 000 W) můžete v záložce Data v reálném čase zkontrolovat procentuální zatížení měniče (Output load percent), aktivní výstupní výkon ve wattech (AC output active power) a vybíjecí proud z baterie (Battery discharge current). Okamžitě tak odhalíte, který spotřebič způsobuje špičkový odběr, a včas upravíte provoz nebo maximální nabíjecí proudy.

• Praktické provozní upozornění pro instalaci a provoz: Aplikaci SmartESS stahujte vždy přímo z obchodu Google Play nebo App Store – nestahujte ji přes obecný QR kód v tištěném letáku (ten často odkazuje na neaktuální čínskou verzi bez anglické lokalizace). Před prvním spárováním se ujistěte, že v místě instalace měniče je stabilní signál 2,4GHz Wi-Fi sítě. Samotný Wi-Fi modul nezvyšuje výkon měniče – vždy dbejte na to, aby součet příkonů současně zapnutých spotřebičů nepřekročil jmenovitý výkon měniče (3 500 W u MPS-3500H, resp. 5 500 W u MPS-5500H).



Pro koho je produkt určený a co najdete v balení

• Majitelé hybridních měničů MPS-3500H a MPS-5500H v rodinných domech, kteří chtějí sledovat bilanci výroby a spotřeby z obývacího pokoje nebo ze zaměstnání bez chození do technické místnosti.

• Provozovatelé ostrovních FVE systémů na chatách, chalupách a v menších provozech, kteří potřebují vzdálenou kontrolu nad stavem nabití baterií (SoC / napětí) a přítomností síťového napětí.

• Montážní technici a správci FVE instalací, kterým vzdálený přístup do parametrů měniče (napětí baterie, nabíjecí proudy, chybová hlášení) šetří čas při diagnostice a servisních výjezdech. (Samotné zapojení Wi-Fi modulu do komunikačního konektoru je uživatelsky jednoduché; případnou montáž a zásahy do silové části samotného měniče a rozvaděče však smí provádět výhradně osoba s příslušnou elektrotechnickou kvalifikací dle Zákona č. 250/2021 Sb. a NV č. 194/2022 Sb.)

Obsah balení a co případně připravit: V balení obdržíte Wi-Fi komunikační modul (datalogger) pro měniče série MPS s integrovaným propojovacím konektorem a štítkem s registračním QR kódem / PN číslem. Pro zprovoznění potřebujete kompatibilní měnič MPS-3500H nebo MPS-5500H, chytrý telefon se systémem Android nebo iOS a dosah místní 2,4GHz Wi-Fi sítě s připojením k internetu.

Technické specifikace

• Typ zařízení: Externí Wi-Fi komunikační modul / datalogger (Wi-Fi Plug) – zajišťuje obousměrný přenos provozních dat mezi střídačem a cloudovou aplikací.

• Určeno pro modely měničů: Série MPS – MPS-3500H, MPS-5500H – přímá hardwarová i softwarová kompatibilita s těmito hybridními solárními měniči.

• Podporovaná mobilní aplikace: SmartESS (dostupná v Google Play pro OS Android a App Store pro iOS, ověřeno např. od verze 3.9.0.1) – bezplatné a přehledné rozhraní pro telefon či tablet.

• Podporovaná frekvence Wi-Fi sítě: 2,4 GHz (pásmo 5 GHz není podporováno) – delší dosah signálu přes zdi do technických místností a garáží.

• Komunikační rozhraní k měniči: Sériový port měniče (standard RS232 / RS485 dle konektoru řady MPS) – spolehlivý přenos dat i přímé napájení modulu jedním kabelem.

• Sledované provozní veličiny v reálném čase: Výstupní AC napětí a frekvence, činný výstupní výkon (W), procento zatížení (%), napětí a frekvence sítě (Grid), napětí sběrnice (BUS voltage), napětí a kapacita baterie (V / %), nabíjecí a vybíjecí proud baterie (A), vstupní napětí a proud z FV panelů (PV) – kompletní diagnostika celého solárního systému na jediné obrazovce.

• Dálkově nastavitelné parametry (Grid setting): Rozsah vstupního AC napětí (AC Input Range), výstupní frekvence (Output Frequency) – možnost přizpůsobit chování UPS režimu citlivé elektronice nebo běžným spotřebičům.

• Dálkově nastavitelné parametry (Battery setting): Typ baterie (Battery Type), odpojovací napětí (Battery Cut-off Voltage), nabíjecí napětí Bulk a Float, max. celkový nabíjecí proud (Max. Charging Current), max. nabíjecí proud ze sítě (Max. AC Charging Current) – plná ochrana životnosti olověných (AGM/GEL) i lithiových akumulátorů.

• Dálkově nastavitelné parametry (Basic setting): Priorita výstupního zdroje (Output source priority rating: Utility first / Solar first / SBU priority) – okamžitá změna strategie využívání solární energie podle aktuálního počasí.

• Způsob spárování dataloggeru: Lokální Wi-Fi konfigurace + načtení QR kódu (PN čísla) z těla modulu v aplikaci – rychlé přiřazení zařízení k uživatelskému účtu.



FAQ – Časté otázky zákazníků

1. Funguje tento Wi-Fi modul i s domácí Wi-Fi sítí na frekvenci 5 GHz? Ne, modul podporuje výhradně bezdrátové sítě na frekvenci 2,4 GHz. Pokud máte moderní dvoupásmový router (Dual-Band), který slučuje 2,4 GHz a 5 GHz pod jeden název (SSID), doporučujeme v nastavení routeru povolit 2,4GHz pásmo samostatně, aby se datalogger spolehlivě připojil.

2. Lze přes aplikaci SmartESS měnič pouze sledovat, nebo i dálkově přenastavovat? Ano, aplikace umožňuje jak sledování dat, tak dálkovou změnu nastavení měniče. Přímo z telefonu můžete přepínat prioritu napájení (Utility first, Solar first, SBU priority), měnit nabíjecí proudy (ze sítě i celkový), upravovat napěťové limity baterie (Bulk, Float, Cut-off) i rozsah vstupního AC napětí.

3. Odkud mám stáhnout aplikaci SmartESS, aby byla v angličtině a fungovala správně? Aplikaci stahujte vždy přímo z Obchodu Google Play (pro Android) nebo App Store (pro iPhone) zadáním názvu SmartESS. Důrazně nedoporučujeme stahovat aplikaci pomocí QR kódu z papírového letáku u modulu – tento odkaz často vede na čínskou verzi bez angličtiny a instaluje zbytečný doplňkový software.

4. Mohu stav své fotovoltaiky kontrolovat i mimo domov, například z práce nebo z dovolené? Ano, po spárování modulu s vaším domácím Wi-Fi routerem odesílá datalogger data do cloudu. Jakmile má váš domácí router přístup k internetu, vidíte aktuální výrobu, stav baterie a spotřebu odkudkoliv na světě prostřednictvím mobilních dat nebo jiné Wi-Fi sítě.

5. Jaké heslo nebo číslo potřebuji při registraci nového účtu v aplikaci SmartESS? Při zakládání uživatelského účtu a přidávání zařízení v aplikaci SmartESS budete potřebovat sériové číslo solárního měniče a následně PN číslo (nebo naskenování QR kódu) přímo ze štítku samotného Wi-Fi dataloggeru. Pro úvodní přímé připojení telefonu k Wi-Fi síti modulu použijete výchozí heslo uvedené v přiloženém návodu.

6. Je možné si v aplikaci upravit, které technické hodnoty se zobrazují na hlavní obrazovce? Ano, přímo pod grafem energetických toků najdete tlačítko Data settings. Po jeho rozkliknutí si můžete ze seznamu zaškrtnout přesně ty parametry, které chcete mít na očích (např. napětí baterie, nabíjecí proud, vstupní napětí z FV panelů nebo aktivní výstupní výkon).

7. Potřebuje Wi-Fi modul vlastní napájecí adaptér do zásuvky 230 V? Ne, modul žádné externí napájení nepotřebuje. Napájí se automaticky přímo z komunikačního portu měniče MPS-3500H nebo MPS-5500H, do kterého jej zapojíte přiloženým kabelem.

8. Co mám dělat, když se mi nedaří uložit heslo k domácí Wi-Fi síti při konfiguraci? Zkontrolujte, zda název vaší Wi-Fi sítě (SSID) nebo heslo neobsahuje nestandardní speciální znaky či diakritiku. Konfigurační rozhraní dataloggeru některé speciální symboly z klávesnice telefonu nepodporuje – použijte standardní písmena a číslice a ověřte, že se připojujete k síti 2,4 GHz.
