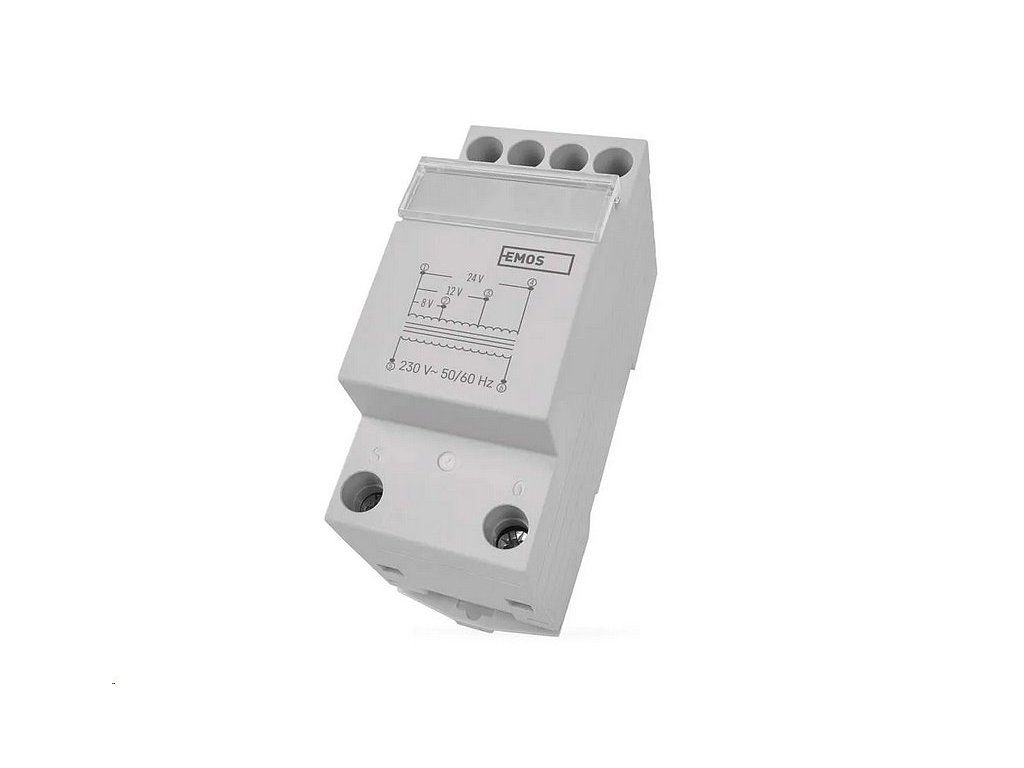

Zvonkový transformátor EMOS P57000TR 8/12/24 V

Zvonkový transformátor EMOS P57000TR 8/12/24 V - spolehlivý zdroj energie pro váš domovní zvonek

Zvonkový transformátor EMOS P57000TR je nezbytným doplňkem pro napájení drátových zvonků, které vyžadují nižší napětí 8 V, 12 V nebo 24 V AC. Zajišťuje stabilní výkon a dlouhou životnost celého systému.

Univerzální použití pro různé instalace
Díky možnosti volby výstupního napětí je transformátor vhodný nejen pro domovní zvonky, ale i další nízkonapěťové aplikace, které pracují s AC napětím.

Bezpečná a odolná konstrukce
Díky kompaktním rozměrům a krytí IP20 je transformátor vhodný pro vnitřní použití, přičemž nabízí spolehlivou ochranu před prachem a dotykem.

Jednoduchá montáž na DIN lištu
Montáž transformátoru je rychlá a snadná díky standardizovanému uchycení na DIN lištu, což zajišťuje pevné a bezpečné připojení k elektrické síti.


Technické specifikace


• Vstupní napětí: 230 V~, 50 Hz (standardní síťové napětí)

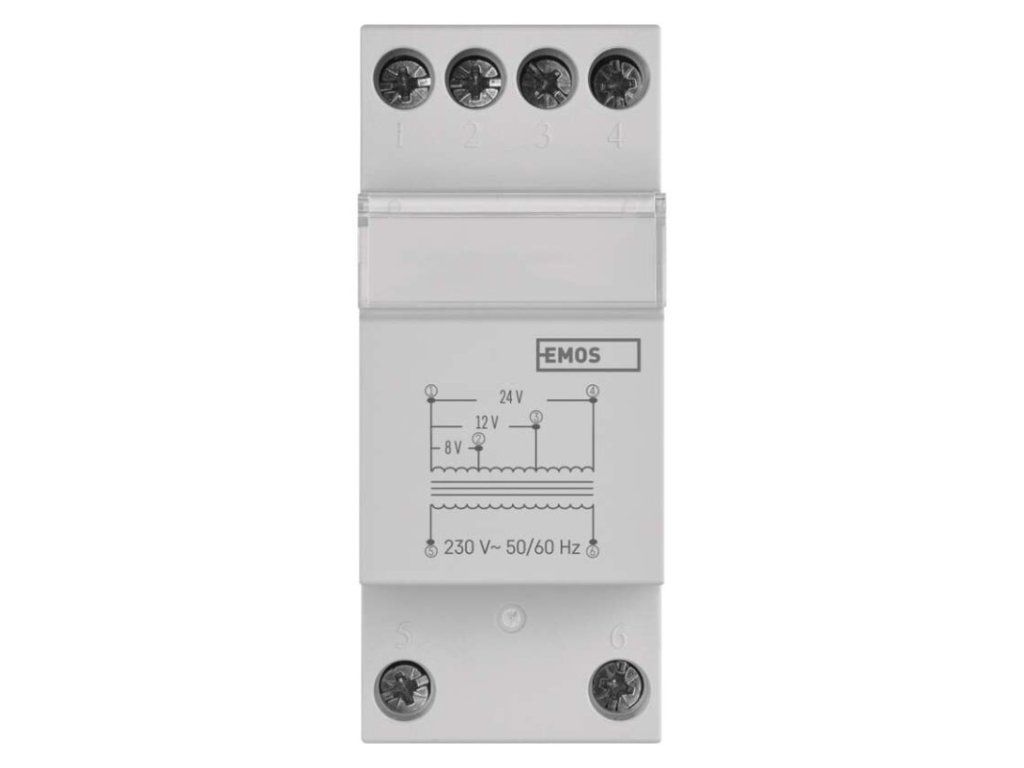

• Výstupní napětí: 8 V, 12 V, 24 V AC (možnost volby napětí podle požadavků)
• Výstupní proud: 0,3 A (8 W) (zajišťuje dostatečný výkon pro zvonky i jiné aplikace)
• Krytí: IP20 (chrání před prachem a dotykem)
• Barva: bílá (neutrální design vhodný do jakéhokoli prostředí)

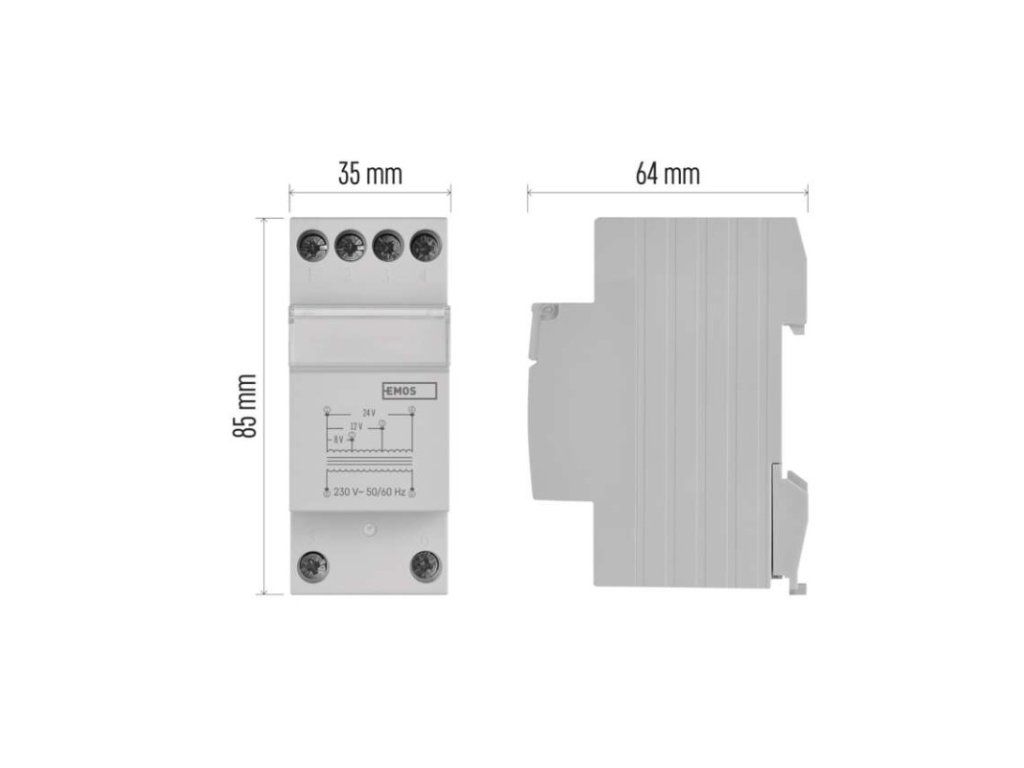

• Rozměry: 85 × 64 × 35 mm (kompaktní provedení pro snadnou instalaci)
• Hmotnost: 338 g (lehký, ale robustní design)
• Montáž: DIN lišta (rychlá a bezpečná instalace)


EMOS P57000TR je spolehlivým a efektivním řešením pro napájení vašich domovních zvonků, díky kterému si zajistíte dlouhou životnost a stabilní provoz vašeho zařízení.


Instalace tlačítka, zvonku a transformátoru


✅ Důležité upozornění

• Zvonek je určen pouze pro vnitřní použití.
• Instalaci může provádět pouze odborně způsobilá osoba.
• Při instalaci je nutné dodržovat všechny předepsané normy.
• Nelze kombinovat dva zdroje napájení (baterie a transformátor zároveň) – hrozí riziko výbuchu baterií.
• Maximální délka kabelu mezi zvonkem a tlačítkem by neměla přesáhnout 5 metrů.
• Použitý elektroinstalační kabel musí mít průřez 0,5 mm² až 2,5 mm².


Postup instalace


1️⃣ Odpojte napětí 230 V AC!

• Před instalací vypněte napájení a ověřte měřicím přístrojem, že je síť odpojena.

2️⃣ Příprava zvonku a tlačítka

• Odstraňte kryty ze zvonku i tlačítka.
• Vyberte vhodné místo pro montáž a vyvrtejte montážní otvory.
• Vložte do otvorů hmoždinky.

3️⃣ Připojení kabeláže

• Protáhněte kabely otvorem v elektroinstalaci zvonku.
• Připevněte zvonek ke stěně pomocí šroubů.
• Odizolujte konce vodičů (cca 1 cm izolace).
• Zasuňte kabely do svorek zvonku, tlačítka a transformátoru a pevně je přišroubujte.

4️⃣ Upevnění tlačítka

• Zavřete kryty tlačítka a upevněte jej na zvolené místo pomocí šroubů.

5️⃣ Montáž transformátoru na DIN lištu

• Zavěste transformátor na horní drážku DIN lišty.
• Mírným tlakem vtlačte spodní část transformátoru, až uslyšíte cvaknutí.
• Zkontrolujte, zda zajišťovací západka pevně drží.
• Připojte napájecí vodiče 230 V AC na svorky L a N přes pojistku nebo jistič.

6️⃣ Ověření funkčnosti

• Zapněte napětí 230 V a stiskněte tlačítko zvonku pro ověření jeho správné funkce.


💡 Tip:
Pro bezpečný provoz doporučujeme pravidelnou kontrolu připojení a zajištění správného uchycení všech komponentů.
