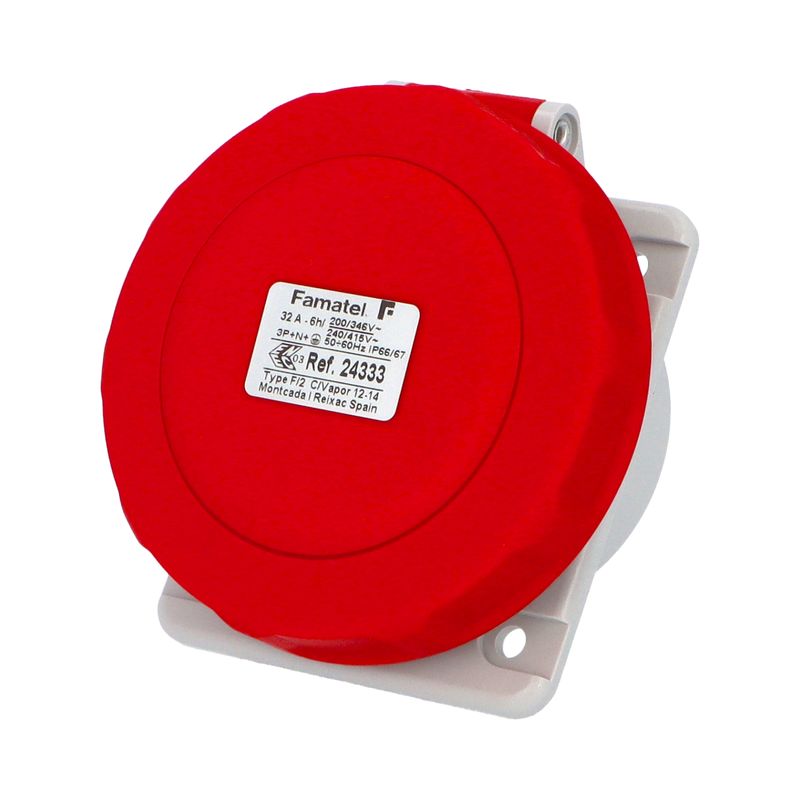

Zásuvka vestavná Famatel 24333 IP67/400V/32A/5P 6h, šikmá 10° - SpeedPRO

Vestavná zásuvka Famatel SpeedPRO 24333 — Bezpečné 22kW rozhraní s krytím IP67

Odolné připojení pro přenosné EV nabíječky a vysoké proudové zatížení

Při trvalém třífázovém nabíjení elektromobilu výkonem až 22 kW protéká instalací proud 32 A nepřetržitě po dobu několika hodin. Běžné zásuvky s neupravenými mosaznými kontakty se při takto vysoké a dlouhodobé zátěži výrazně zahřívají, což způsobuje tepelnou degradaci svorek, pokles přítlačné síly a v krajním případě poškození vidlice nabíjecího kabelu. Pokud je navíc zásuvka umístěna venku na fasádě domu, na plotovém sloupku nebo v nezastřešeném stání, musí bez zaváhání čelit tlakové vodě, mrazu i prachu, které u standardních zásuvek vedou k oxidaci spojů a nežádoucímu vybavování proudových chráničů.

Šikmá vestavná zásuvka Famatel SpeedPRO 24333 představuje nekompromisní řešení navržené přesně pro tyto náročné provozní podmínky v souladu s mezinárodní normou IEC 60309. Robustní těleso z termoplastu PA6/ABS odolává mechanickému namáhání i UV záření, zatímco masivní kontakty z poniklované mosazi eliminují přechodový odpor a zaručují teplotní stabilitu při dlouhodobém odběru 32 A. Zásluhou hermetického krytí IP67 se šroubovacím bajonetovým víčkem a vnitřním těsněním je zásuvka plně chráněna před vniknutím stříkající vody i prachu. Konstrukční sklon 10° navíc účinně odlehčuje tah těžkého kabelu přenosné nabíječky, čímž chrání zásuvku i vidlici před mechanickým vyvikláním.

Technické přednosti a bezpečnostní prvky řady SpeedPRO

• Kontakty z poniklované mosazi — Zabraňují povrchové oxidaci a garantují minimální přechodový odpor i při nepřetržitém zatížení proudem 32 A.

• Hermetické krytí IP67 s bajonetem — Masivní šroubovací víčko s obvodovým těsněním chrání kontakty před vniknutím stříkající vody, sněhu a nečistot.

• Konstrukční sklon 10° směrem dolů — Přirozeně odlehčuje mechanický tah připojeného těžkého nabíjecího kabelu a zamezuje zatékání stékající vody.

• Plná podpora trvalého výkonu 22 kW — Dimenzováno pro nepřetržitý třífázový provoz 400 V / 32 A v souladu s požadavky na infrastrukturu elektromobility.

• Jednostranný přístup ke šroubům svorek — Všechny připojovací šroubky jsou orientovány v jednom směru, což výrazně zrychluje montáž bez nutnosti otáčet tělesem zásuvky.

• Rázově odolné těleso z PA6/ABS — Bezhalogenový materiál s vysokou mechanickou pevností, který nepodléhá degradaci vlivem UV záření ani provozních chemikálií.

• Kompaktní příruba 80 × 95 mm — Umožňuje bezproblémovou zástavbu do nástěnných instalačních krabic, rozvodnic, montážních sloupků i rozvaděčových skříní.

• Standardizované kódování 6h — Přesná poloha zemnicího kontaktu dle ČSN EN 60309-2 pro bezpečnou a nezaměnitelnou kompatibilitu v třífázových sítích 400 V.

• Ergonomicky tvarované víčko — Hluboké obvodové vroubkování umožňuje pevný úchop a snadné uzamčení bajonetu i v silných pracovních rukavicích.



Ergonomie a spolehlivost při každodenním nabíjení elektromobilu

Pravidelné připojování a odpojování přenosného wallboxu vyžaduje snadnou manipulaci a maximální mechanickou odolnost. U zásuvky Famatel SpeedPRO 24333 oceníte precizní chod bajonetového víčka s výrazným protiskluzovým profilováním, které dovoluje rychlé otevření a hermetické dotažení za jakéhokoliv počasí.

Při zasouvání masivní průmyslové vidlice navedou vodicí drážky konektor do optimální polohy bez páčení. Integrovaný sklon 10° přirozeně směruje kabel k zemi, takže váha nabíjecího modulu a silového vedení nepůsobí na kontaktní dutinky jako páka.

Po ukončení nabíjení stačí víčko nasadit a pootočit bajonetový kroužek — elastické těsnění pevně dosedne na lem zásuvky a spolehlivě ochrání kontakty před vlhkostí a vzdušnou korozí až do dalšího připojení vozidla.

Trvalá proudová zátěž 32 A bez rizika přehřívání kontaktů

Zatímco standardní průmyslové zásuvky s čistě mosaznými kontakty vlivem vlhka postupně oxidují a zvyšují svůj přechodový odpor, řada SpeedPRO sází na ochranné niklování kontaktů. Tato povrchová úprava radikálně omezuje vznik oxidů a zajišťuje stabilní vodivost i při nepřetržitém průchodu proudu 32 A (třífázově 22 kW) po dobu mnoha hodin.

Oproti běžným variantám s krytím IP44 poskytuje hermetické provedení IP67 nepropustnou bariéru vůči prachu a kapalinám, čímž předchází degradaci vnitřního prostoru. Robustní šroubové připojovací svorky umožňují spolehlivé sevření vodičů o průřezu 2,5 až 6 mm² (až 10 mm² pro plný vodič), což je nezbytnou podmínkou pro minimalizaci napěťových úbytků a eliminaci vzniku nežádoucího tepla v místě připojení.

Praktické scénáře využití: Domácí nabíjecí stanice i firemní flotily

V soukromém sektoru (B2C) představuje Famatel 24333 ideální a nákladově efektivní základ pro domácí nabíjení elektromobilů a plug-in hybridů. Místo investice do nákladného stacionárního wallboxu stačí tuto zásuvku namontovat na fasádu garáže, pod přístřešek nebo na venkovní parkovací sloupek. Uživatel k ní připojí chytrý přenosný nabíjecí kabel 32 A, který může kdykoliv odpojit a vzít s sebou na cesty jako mobilní nabíječku.

V komerční a průmyslové sféře (B2B) nachází zásuvka uplatnění na parkovacích plochách firemních vozových parků, v logistických centrech, v dílnách i na stavbách. Slouží nejen k napájení mobilních nabíjecích stanic pro flotilové elektromobily a užitkové dodávky, ale také k bezpečnému připojení náročných třífázových strojů, svářeček či staveništních rozvaděčů. Díky mezinárodnímu standardu IEC 60309 je garantována naprostá kompatibilita se všemi certifikovanými 32A pětikolíkovými vidlicemi na trhu.

Cílové skupiny a profesionální montáž v praxi

Zásuvka Famatel SpeedPRO 24333 je určena pro tři hlavní skupiny zákazníků:

1. Majitelé elektromobilů a plug-in hybridů, kteří požadují stabilní, bezpečný a odolný připojovací bod pro svůj mobilní wallbox (např. NRGkick, go-e Charger, Juice Booster apod.) s možností plného nabíjení výkonem až 22 kW.

2. Elektroinstalační firmy a revizní technici, kteří realizují přípravy pro elektromobilitu v rodinných domech, bytových komplexech i firemních areálech a vyžadují bezproblémově instalovatelnou komponentu s plnou normativní certifikací.

3. Průmyslové provozy, stavební firmy a autoservisy, kde je kladen důraz na mechanickou houževnatost a vodotěsnost při každodenním napájení 400V techniky v prašném či vlhkém prostředí.

Praktické zásady montáže a instalace:

Zásuvka je koncipována pro vestavbu do stěny rozvodnice, montážního sloupku nebo kompatibilní nástěnné přístrojové krabice Famatel s odpovídajícím krytím IP67. Příruba o rozměrech 80 × 95 mm vyžaduje zhotovení přesného montážního výřezu a mechanické upevnění čtyřmi šrouby s roztečí otvorů 60 × 70 mm. Obvodové elastické těsnění musí celou plochou dosednout na rovnou podložku, aby bylo zaručeno hermetické oddělení vnitřního prostoru.

Z hlediska kabeláže je pro trvalé zatížení proudem 32 A nezbytné dimenzovat přívodní vedení měděným kabelem o minimálním průřezu CYKY-J 5×6 mm², u delších tras přesahujících 20 metrů pak doporučujeme kabel CYKY-J 5×10 mm² z důvodu eliminace napěťových úbytků. Všechny šroubové svorky jsou orientovány z jedné strany, což montérovi umožňuje pohodlné dotažení předepsaným momentem bez kroucení vodičů.

Normativní požadavky na jištění dle ČSN:

Při použití pro nabíjení elektromobilů musí instalace striktně vyhovovat normě ČSN 33 2000-7-722 (Zařízení jednoúčelová a ve zvláštních objektech – Napájení elektrických vozidel). Každý nabíjecí bod musí mít samostatně vyhrazený obvod. Obvod musí být jištěn třífázovým jističem 32 A (charakteristika B nebo C) a vybaven proudovým chráničem RCD typ A v kombinaci se zařízením pro detekci stejnosměrného reziduálního proudu RDC-DD 6 mA (pokud je obsaženo v přenosné nabíječce), případně plnohodnotným proudovým chráničem RCD typ B. Montáž smí provádět výhradně kvalifikovaný elektrotechnik s platným oprávněním dle zákona č. 250/2021 Sb.

Udržitelnost a šetrnost k životnímu prostředí

Těleso zásuvky je vyrobeno z bezhalogenového termoplastu PA6/ABS, který v případě vystavení vysokým teplotám nevylučuje toxické zplodiny ani agresivní halogenové plyny. Použité materiály jsou plně recyklovatelné a odpovídají přísným evropským normám RoHS (omezení nebezpečných látek) a nařízení REACH. Díky odolnému provedení kontaktů z poniklované mosazi nedochází k předčasnému opotřebení ani po tisících cyklech připojení, což eliminuje nutnost častých výměn a výrazně snižuje produkci elektroodpadu.

Technické specifikace

• Typ produktu: Průmyslová vestavná zásuvka šikmá — Určeno pro montáž do panelů, rozvodnic, sloupků a skříní.

• Výrobní řada: SpeedPRO — Profesionální řada s optimalizovanou ergonomií a zrychleným zapojováním svorek.

• Katalogové číslo: 24333 — Specifické označení výrobce Famatel.

• Jmenovitý proud: 32 A — Dimenzováno pro nepřetržité třífázové zatížení a nabíjení elektromobilů do 22 kW.

• Jmenovité napětí: 400 V AC (380–415 V, 50/60 Hz) — Standardní třífázová průmyslová a domovní distribuční síť.

• Počet pólů: 5 (3P + N + PE) — Kompletní třífázová soustava se samostatným nulovým a ochranným vodičem.

• Hodinový úhel zemnicího kolíku: 6 h — Standardizované kódování polohy kontaktu pro napětí 400 V dle normy IEC 60309.

• Stupeň krytí: IP67 (odpovídá též IP66) — Zcela prachotěsné a vodotěsné provedení odolávající tlakové vodě i dočasnému ponoření.

• Úhel sklonu: 10° — Šikmé vyvedení přirozeně eliminuje mechanické namáhání kontaktů tíhou kabelu.

• Rozměry příruby: 80 × 95 mm — Kompaktní vnější rozměr upevňovací desky zásuvky.

• Rozteč upevňovacích otvorů: 60 × 70 mm — Standardní montážní rastr pro čtyři upevňovací šrouby.

• Připojovací svorky: Šroubové svorky — Zajišťují masivní mechanický kontakt s minimálním přechodovým odporem.

• Připojitelný průřez vodičů: 2,5 až 6 mm² (lanko) / až 10 mm² (plný vodič) — Umožňuje bezpečné zapojení dimenzovaných přívodních kabelů.

• Materiál pouzdra: Polyamid PA6 / ABS — Bezhalogenový termoplast s vysokou odolností proti UV záření a mechanickým nárazům.

• Materiál kontaktů: Poniklovaná mosaz — Zabraňuje povrchové oxidaci a zaručuje teplotní stálost spoje.

• Uzavírací mechanismus: Bajonetové víčko s těsněním — Rychlé uzamčení zaručující krytí IP67 i v nepříznivých podmínkách.

• Normy a certifikace: ČSN EN 60309-1, ČSN EN 60309-2, CE — Zaručuje plnou shodu s evropskými bezpečnostními předpisy.



FAQ — Časté otázky zákazníků

1. Lze tuto zásuvku využít pro trvalé nabíjení elektromobilu plným výkonem 22 kW?

Ano, zásuvka je certifikována na trvalý jmenovitý proud 32 A při 400 V v pětikolíkovém zapojení (3P+N+PE), což přesně odpovídá výkonu 22 kW (3 × 230 V × 32 A). Masivní kontakty z poniklované mosazi jsou navrženy pro dlouhodobý průchod tohoto proudu bez nebezpečného přehřívání.

2. Mohu zásuvku nainstalovat přímo na venkovní nekrytou zeď nebo plotový sloupek?

Ano, krytí IP67 zajišťuje naprostou vodotěsnost i prachotěsnost. Jelikož se však jedná o vestavnou zásuvku, pro montáž na rovnou zeď či sloupek je nutné ji osadit do kompatibilní nástěnné instalační krabice Famatel s odpovídajícím krytím IP67.

3. Jaký kabel a průřez vodičů je nutné přivést k této zásuvce?

Pro jištění 32 A se předepisuje měděný kabel s minimálním průřezem CYKY-J 5×6 mm². Pokud délka trasy od domovního rozvaděče k zásuvce přesahuje přibližně 20–25 metrů, doporučujeme použít kabel CYKY-J 5×10 mm², aby se zamezilo nežádoucímu úbytku napětí při plném zatížení.

4. Jaký proudový chránič musí být v rozvaděči zapojen před touto zásuvkou pro EV?

Podle normy ČSN 33 2000-7-722 musí být obvod pro nabíjení elektromobilu chráněn proudovým chráničem RCD typ A ve spojení s detekcí stejnosměrného reziduálního proudu (RDC-DD 6 mA), kterou obvykle obsahuje samotná přenosná nabíječka. Pokud přenosný wallbox tuto ochranu nemá, musí být v rozvaděči instalován chránič RCD typ B.

5. Jaký význam má konstrukční sklon zásuvky 10°?

Sklon 10° směrem k zemi kompenzuje přirozený ohyb těžkého přívodního kabelu nabíječky. Tím výrazně snižuje pákový efekt a mechanické namáhání vnitřních kontaktů zásuvky a současně napomáhá odtékání srážkové vody po těle kabelu směrem dolů.

6. Lze do této 32A zásuvky přímo zapojit přenosnou nabíječku s menším výkonem 11 kW (16 A)?

Přímo nikoliv. Průmyslové vidlice 16 A a 32 A mají z bezpečnostních důvodů podle normy IEC 60309 rozdílné fyzické rozměry, aby nedošlo k přetížení slabšího vedení. Pro zapojení 16A nabíječky je potřeba certifikovaný redukční adaptér s vestavěným jištěním, nebo přenosný wallbox s výměnnou 32A koncovkou.

7. V čem spočívá výhoda poniklovaných kontaktů oproti čisté mosazi?

Niklová vrstva vytváří chemickou bariéru, která zcela eliminuje oxidaci mosazi vlivem vzdušné vlhkosti. Tím udržuje trvale nízký přechodový odpor a zamezuje nadměrnému vývinu tepla, ke kterému u běžné mosazi při dlouhých nabíjecích cyklech často dochází.

8. Jsou součástí balení upevňovací šrouby pro montáž do podkladu?

Balení obsahuje kompletní těleso vestavné zásuvky s integrovaným těsněním a bajonetovým víčkem. Upevňovací šrouby a matice pro montáž do panelu nebo instalační krabice součástí nejsou, jelikož se jejich typ a délka odvíjí od konkrétního montážního materiálu.
