Zásuvka nástěnná Famatel 23393 IP54/400V/32A/5P 6h - SpeedPRO

Famatel SpeedPRO 23393 nástěnná CEE zásuvka 32A 5P 400V — Certifikováno dle IEC 60309 pro 22kW nabíjení EV


Spolehlivý nabíjecí bod pro elektromobily bez přehřívání kontaktů

Při dlouhodobém nabíjení elektromobilu výkonem až 22 kW protéká elektroinstalací trvalý proud 32 A po dobu několika hodin. Běžné nebo nekvalitní průmyslové zásuvky v takovém režimu trpí vysokým přechodovým odporem, oxidací kontaktů a nebezpečným zahříváním, což může vést k poškození vidlice přenosné nabíječky nebo dokonce k požáru. Pro bezpečný provoz domácího i firemního nabíjecího místa je nutné použít komponent, který zvládne 100% zatížení bez kompromisů.

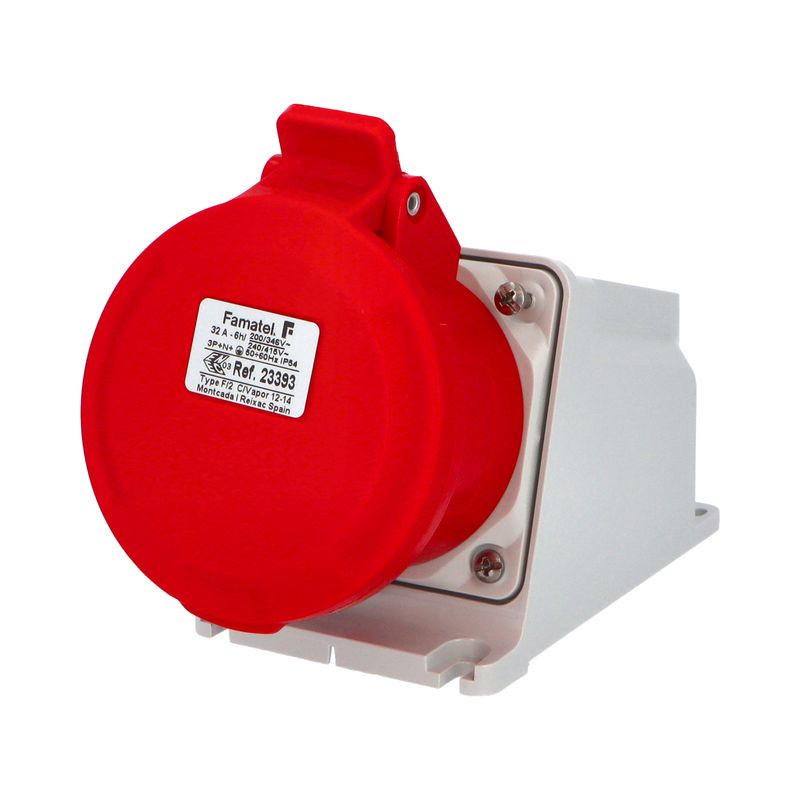

Nástěnná průmyslová zásuvka Famatel SpeedPRO 23393 nabízí robustní řešení navržené v souladu s mezinárodní normou IEC 60309. Je vybavena masivními kontakty z poniklované mosazi, které zabraňují korozi i tepelné degradaci při nepřetržitém odběru. Pouzdro z vysoce odolné kombinace PA6 a ABS společně s krytím IP54 garantuje spolehlivou funkčnost v garážích, dílnách i na venkovních parkovacích stáních.

Klíčové technické parametry pro náročný provoz a EVSE


• Plná podpora nabíjení 22 kW — dimenzováno pro trvalý 3fázový proud 32 A při 400 V, ideální pro výkonné přenosné EV nabíječky.

• Kontakty z poniklované mosazi — minimalizují přechodový odpor, zabraňují oxidaci a eliminují přehřívání spojů při mnohahodinovém odběru.

• Krytí IP54 s těsnicím víčkem — spolehlivá ochrana proti vniknutí prachu a stříkající vodě ze všech úhlů.

• Jednostranný přístup ke svorkám — všechny šroubové svorky jsou orientovány v jednom směru, což urychluje montáž bez nutnosti otáčení zásuvky.

• Odolné pouzdro z PA6/ABS — vysoká mechanická pevnost a odolnost vůči UV záření, teplotním výkyvům i chemickým vlivům.

• Předlisovaný vstup M25 — standardizovaný otvor v horní části těla pro snadné osazení kabelovou vývodkou odpovídajícího krytí.

• Ergonomicky tvarované víčko — snadné odklopení a bezpečné zajištění vidlice s polohou zemnicího kontaktu 6h.

• Univerzální povrchová montáž — pevná čtyřbodová základna pro stabilní ukotvení na zeď, sloupek nebo instalační desku.


Konstrukční detaily pro bezproblémové každodenní připojování

Při každodenním používání přenosné nabíječky elektromobilu oceníte mechanickou stabilitu celého pouzdra. Tělo zásuvky je navrženo s mírným sklonem vývodu směrem dolů, což snižuje mechanické namáhání připojeného kabelu a zabraňuje zatékání stékající vody podél kabelového pláště.

Masivní pružinové víčko s ergonomickým výstupkem umožňuje pohodlné otevření i v pracovních rukavicích a po zasunutí vidlice pevně drží její pojistný lem. Vnitřní prostor poskytuje dostatečnou rezervu pro pohodlné uspořádání pevných vodičů o průřezu až 10 mm² bez lámání žil.


Trvalá zatížitelnost 32 A bez tepelných ztrát

Zásuvka řady SpeedPRO je testována pro náročné průmyslové cykly. Zatímco standardní zásuvky mohou při dlouhém nabíjení vykazovat nárůst odporu na spojích, poniklované kontakty Famatel udržují stabilní vodivost a nízkou provozní teplotu po celou dobu nabíjecího cyklu.

Pevné šroubové svorky zaručují spolehlivý přítlak jak pro plné vodiče CY, tak pro slaněné vodiče s nalisovanou dutinkou do průřezu 6 mm². Tím je zajištěn bezpečný přenos maximálního výkonu 22 kW bez nežádoucích úbytků napětí.


Scénáře použití: Od domácí garáže po firemní vozový park

• Domácí nabíjecí bod pro elektromobil: Slouží jako stacionární nástěnná zásuvka pro majitele EV, kteří využívají přenosný chytrý kabel (EVSE) jako plnohodnotnou náhradu drahého wallboxu. Zásuvka je připravena na každodenní noční nabíjení plným výkonem palubní nabíječky (11 kW i 22 kW).

• Firemní dílny, servisy a výrobní provozy: Vhodná pro připojení těžké dílenské techniky, invertorových svářeček, plazmových řezaček a kompresorů vyžadujících pětikolíkové třífázové připojení 400 V / 32 A.


Pro koho je produkt určený

• Majitelé elektromobilů a plug-in hybridů: Hledají spolehlivé, normované a cenově dostupné řešení pro domácí nabíjení pomocí přenosné CEE nabíječky s vidlicí 32A 5P.

• Elektromontážní firmy a elektrikáři: Profesionálové vyžadující rychlou montáž díky přístupu ke všem šroubům z jedné strany, kvalitní závity a plnou shodu s normou ČSN EN 60309.

• Průmyslové provozy a autodílny: Provozovatelé hledající mechanicky odolné zásuvky z materiálu PA6/ABS, které odolávají mastnotě, vibracím a hrubému zacházení.

Upozornění pro instalaci: Zapojení musí provádět osoba s odpovídající elektrotechnickou kvalifikací (dle NV 194/2022 Sb. / dříve vyhl. 50/1978 Sb.). Pro montáž na hořlavé podklady (dřevo, OSB desky) je nutné použít nehořlavou podložku.


Technické specifikace


• Jmenovitý proud: 32 A — Umožňuje trvalý odběr pro nabíjení výkonem až 22 kW.

• Jmenovité napětí: 400 V AC (50/60 Hz) — Standardní třífázová průmyslová síť.

• Počet pólů: 5 (3P + N + PE) — Kompletní třífázový rozvod včetně nulového a ochranného vodiče.

• Hodinový úhel zemnicího kontaktu: 6h — Standardní poloha pro napětí 380–415 V.

• Stupeň krytí: IP54 — Odolné proti prachu a stříkající vodě, vhodné do vlhka i exteriéru pod přístřešek.

• Materiál pouzdra: Polyamid 6 (PA6) / ABS — Vysoká rázová houževnatost, samozhášivost a teplotní stálost.

• Materiál kontaktů: Poniklovaná mosaz — Špičková odolnost proti korozi, oxidaci a přechodovým odporům.

• Typ připojení: Šroubové svorky — Zaručují pevný a dlouhodobě spolehlivý přítlak vodičů.

• Připojitelný průřez vodičů: 2,5 – 6 mm² (slaněný vodič), až 10 mm² (plný vodič) — Umožňuje bezpečné dimenzování přívodního vedení.

• Kabelový vstup: Otvor M25 v horní části — Standardní rozměr pro kabelovou vývodku (dodáváno bez vývodky).

• Rozměry základny a těla: 166 × 105 × 119 mm — Kompaktní konstrukce s dostatkem prostoru pro zapojení.

• Aplikované normy: IEC 60309-1, IEC 60309-2, ČSN EN 60309 — Plná evropská certifikace pro průmyslová vidlicová spojení.


FAQ — Časté otázky zákazníků


1. Mohu tuto zásuvku využít pro nabíjení elektromobilu výkonem 11 kW i 22 kW? Ano. Zásuvka je dimenzována na proud 32 A, což při třífázovém napětí 400 V odpovídá maximálnímu výkonu 22 kW. Pokud má vaše přenosná nabíječka vidlici CEE 32A 5P a auto palubní nabíječku 11 kW, poteče zásuvkou pouze 16 A, což zvládá s velkou rezervou. Pro 22kW nabíjení využije plnou kapacitu 32 A.

2. Jaký kabel a jištění musím k této zásuvce přivést? Pro jištění 32 A (charakteristika B nebo C dle typu zátěže) se standardně používá měděný kabel s průřezem žil 5× 6 mm², při delších trasách kvůli úbytku napětí 5× 10 mm². Dle normy ČSN 33 2000-7-722 pro nabíjení EV musí být obvod jištěn samostatným proudovým chráničem (typicky Typ A s detekcí DC 6 mA v nabíječce, případně Typ B).

3. Je součástí balení kabelová vývodka? Zásuvka je dodávána bez vývodky. V horní části je připraven otvor se závitem/vylamovacím prolisem pro standardní vývodku M25, kterou doporučujeme dokoupit podle přesného vnějšího průměru vašeho přívodního kabelu pro zachování krytí IP54.

4. Lze zásuvku namontovat na dřevěnou stěnu v garáži nebo přístřešku? Ano, ale v souladu s bezpečnostními předpisy pro montáž na hořlavé podklady (třída reakce na oheň B až E) je nutné mezi zadní stěnu zásuvky a podklad vložit nehořlavou tepelně izolační podložku o tloušťce minimálně 5 mm.

5. Jaký je rozdíl mezi krytím IP44 a IP54 u této zásuvky? Řada SpeedPRO poskytuje při zavřeném víčku nebo správně spojené kompatibilní vidlici úroveň krytí IP54, což znamená zvýšenou ochranu proti vniknutí jemného prachu a odolnost proti stříkající vodě ze všech směrů, na rozdíl od základního krytí IP44.

6. Jsou šroubové svorky vhodné i pro slaněné kabely (licnu)? Ano, svorky pojmou slaněný vodič do průřezu 6 mm². Pro zajištění dokonalého kontaktu a zabránění poškození jednotlivých drátků je nutné na slaněné vodiče před dotažením nalisovat měděné pocínované dutinky.

7. Proč jsou poniklované kontakty zásadní výhodou oproti čisté mosazi? Při trvalém zatížení 32 A dochází na nechráněné mosazi vlivem vzdušné vlhkosti k oxidaci, která zvyšuje přechodový odpor a teplotu spoje. Niklová vrstva oxidaci účinně zabraňuje, chrání kontakty před korozí a zaručuje nízkou provozní teplotu i po letech intenzivního používání.

8. Lze do této 32A zásuvky přímo zapojit menší červenou vidlici 16A? Ne, standard IEC 60309 záměrně rozlišuje mechanické rozměry těla pro 16 A a 32 A, aby nedošlo k přetížení slabšího vedení. Pro připojení 16A zařízení je nutné použít certifikovaný adaptér (redukci) s vlastním jištěním.
