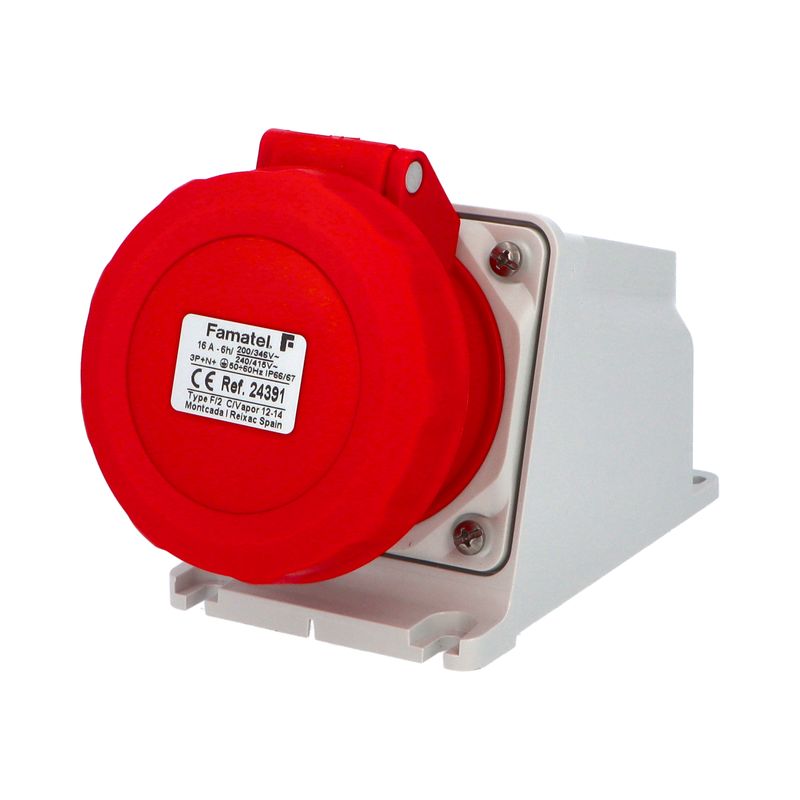

Zásuvka nástěnná Famatel 24391 IP67/400V/16A/5P 6h - SpeedPRO

Zásuvka nástěnná Famatel 24391 IP67 400V 16A 5P SpeedPRO — IP67 pro bezpečné nabíjení elektromobilů

Spolehlivý 11kW nástěnný bod pro přenosné EV nabíječky

Nabíjení elektromobilu nebo plug-in hybridu z běžné venkovní zásuvky představuje v praxi dvě zásadní rizika: vniknutí vlhkosti při nepříznivém počasí a přehřívání kontaktů při trvalém zatížení proudem 16 A po dobu mnoha hodin. Běžné zásuvky s krytím IP44 často neodolají hnanému dešti ani tlakovému mytí okolí domu, což vede k oxidaci spojů, nárůstu přechodového odporu a následnému tepelnému poškození vidlice i samotného přívodu.

Nástěnná pětikolíková zásuvka Famatel 24391 SpeedPRO řeší tuto zátěž robustním průmyslovým pouzdrem s krytím IP66/IP67 a masivními poniklovanými mosaznými kontakty. Zajišťuje plný a stabilní přenosový výkon 11 kW při napětí 400 V, což z ní dělá pevný a bezpečný přípojný bod pro libovolnou přenosnou nabíječku (EVSE). Díky bajonetovému systému uzávěru a odolnosti termoplastu PA6 vůči UV záření i chemikáliím poskytuje trvalou provozní spolehlivost na fasádě domu, na sloupku parkovacího stání i v náročném dílenském provozu.

Klíčové technické přednosti řady SpeedPRO v praxi

• Stupeň krytí IP66/IP67 — spolehlivě zabraňuje vniknutí prachu a chrání kontakty i při intenzivním stříkání vody nebo dočasném ponoření.

• Trvalá zatížitelnost 16 A / 400 V — dimenzováno pro dlouhodobý přenos výkonu 11 kW, který vyžadují třífázové palubní nabíječky elektromobilů.

• Poniklované mosazné kontakty — pasivovaný povrch eliminuje korozi i oxidaci a udržuje minimální přechodový odpor i při každodenním zapojování.

• Jednostranný přístup ke svorkám — montážní šrouby jsou orientovány ve stejném směru, což eliminuje nutnost otáčení tělesa při zapojování vodičů.

• Mechanicky odolné tělo z PA6/ABS — bezhalogenový termoplast vykazuje vysokou houževnatost proti nárazům, stárnutí vlivem UV záření a teplotním výkyvům.

• Ergonomický sklon vývodu — úhel těla usnadňuje připojování těžkých kabelů přenosných nabíječek a snižuje pákový tah na samotný kotvicí podklad.

• Nerezová aretační spona — mechanický zámek víčka zabraňuje nechtěnému rozevření a garantuje dlouhodobou elasticitu přítlaku.

• Závitový vstup M20 — připravený metrický otvor pro kabelovou vývodku s antivibračním uchycením zamezuje vytržení přívodního kabelu.



Každodenní rutina nabíjení bez obav z počasí

Zapojení přenosného wallboxu po příjezdu domů musí být otázkou několika sekund bez ohledu na to, zda panuje letní bouřka nebo mrazivá vánice. Famatel SpeedPRO disponuje propracovanou ergonomií víčka se širokým hmatníkem, který bez problémů otevřete i v pracovních rukavicích. Masivní bajonetový prstenec po zasunutí vidlice nabíječky pevně uzamkne spoj pomocí integrovaného těsnění, čímž hermeticky uzavře elektrické kontakty před okolním prostředím.

Při každodenním venkovním parkování oceníte, že zásuvka netrpí degradací těsnicích prvků vlivem střídání mrazu a slunečního svitu. Spoj zůstává dokonale pevný, nevzniká v něm mechanická vůle a poniklované dutinky kladou optimální mechanický odpor, který zabraňuje náhodnému uvolnění těžkého nabíjecího kabelu vlastní vahou.

Stabilní přenos výkonu 11 kW bez přehřívání

Na rozdíl od standardních hobby zásuvek v této třídě, kde jsou kontakty vyrobeny pouze z čisté neupravené mosazi, využívá modelová řada SpeedPRO kontakty s galvanickým niklováním. Při nabíjení elektromobilu protéká zásuvkou proud 16 A kontinuálně po dobu 4 až 8 hodin. V takovém režimu vede i drobná povrchová oxidace kontaktů k lokálnímu přehřívání a degradaci plastového lůžka. Niklovaná vrstva vytváří chemicky stabilní bariéru, která oxidaci zcela zamezuje a drží provozní teplotu na bezpečné úrovni.

Šroubové svorky s rozsahem pro vodiče 1,0 až 2,5 mm² poskytují vysokou svornou sílu bez rizika střihu měděných žil. Všechny připojovací body jsou přístupné v jedné rovině shora, což instalatérovi umožňuje použít momentový šroubovák v přímém úhlu a garantovat předepsaný utahovací moment pro bezpečný mnohahodinový přenos energie.

Reálné aplikační scénáře: Od venkovního stání po dílenský provoz

• Domácí nabíjecí bod pro elektromobil (B2C): Instalace na obvodovou zeď rodinného domu, garážové stání nebo zahradní sloupek. Zásuvka slouží jako stálý připojovací bod pro mobilní 11kW nabíječku (EVSE). Díky krytí IP67 není nutné zásuvku schovávat pod stříšku ani do speciálních rozvodných skříní, odolává přímému dešti i ostřiku vodou při mytí vozu.

• Firemní flotilová stání a lehký průmysl (B2B): Napájecí infrastruktura pro firemní elektromobily na nekrytých firemních parkovištích nebo v servisních halách. Robustní konstrukce z termoplastu PA6/ABS odolává mechanickým rázům, mastnotě, olejům a průmyslové chemii, přičemž splňuje veškeré požadavky revizních techniků dle normy IEC 60309.



Pro koho je produkt určený

Tato nástěnná CEE zásuvka je cílena primárně na majitele bateriových elektromobilů (BEV) a plug-in hybridů (PHEV), kteří hledají cenově efektivní, ale nekompromisně bezpečné řešení domácího 11kW nabíjení bez nutnosti pořizovat nákladný fixní wallbox.

Z hlediska montáže je produkt určen pro kvalifikované elektromontéry a revizní techniky splňující požadavky zákona č. 250/2021 Sb. a NV 194/2022 Sb. V praxi vyžaduje instalace pro účely EV nabíjení samostatný přívod z domovního rozvaděče kabelem CYKY-J 5×2,5 mm² (při delších trasách nad 15–20 m doporučujeme CYKY-J 5×4 mm² kvůli minimalizaci úbytku napětí). Obvod musí být jištěn třífázovým jističem 16 A s charakteristikou B a doplněn o odpovídající proudový chránič — v případě nabíjení elektromobilů standardně chráničem typu A (pokud má přenosná nabíječka integrované monitorování reziduálního stejnosměrného proudu RDC-DD 6 mA dle IEC 62955), případně chráničem typu B. Při montáži na dřevostavby nebo hořlavé podklady (třídy reakce na oheň B až E) je nutné v souladu s montážními předpisy použít tepelně izolační nehořlavou podložku.

Třetí skupinou jsou správci průmyslových areálů, stavební firmy a provozovatelé dílen, kteří potřebují spolehlivou třífázovou zásuvku pro napájení staveništních rozvaděčů, kompresorů, svářeček a hydraulického nářadí v prostorách s trvalým výskytem prachu a stříkající vody.

Udržitelnost a materiálové standardy

Pouzdro zásuvky je vyrobeno z bezhalogenového termoplastu PA6/ABS, který je plně v souladu s evropskými směrnicemi RoHS a REACH. Materiál neobsahuje žádné toxické příměsi ani těžké kovy a po ukončení životnosti je 100% mechanicky recyklovatelný. Díky vysoké odolnosti kontaktů i plastu proti degradaci produkt eliminuje časté výměny elektroinstalačního materiálu, což snižuje produkci elektroodpadu. Zásuvka spadá pod systém zpětného odběru elektrozařízení.

Technické specifikace

• Jmenovité napětí: 400 V AC (50/60 Hz) — Třífázový rozvod pro bezproblémové napájení motorů i palubních nabíječek EV.

• Jmenovitý proud: 16 A — Plné dimenzování pro trvalý odběr o celkovém výkonu až 11 kW.

• Počet pólů: 5 (3P + N + PE) — Kompletní zapojení tří fází, nulového a ochranného vodiče.

• Hodinový úhel zemnicího kontaktu: 6h — Standardizovaná poloha zemnicího kolíku dole pro napěťovou hladinu 380–415 V.

• Stupeň krytí: IP66 / IP67 — Prachotěsnost a odolnost proti intenzivnímu proudu vody i dočasnému ponoření.

• Typ svorek: Šroubové svorky s jednostranným přístupem — Rychlé dotažení vodičů bez otáčení zásuvky při montáži.

• Připojitelný průřez vodičů: 1,0 až 2,5 mm² — Kompatibilní s pevnými plnými vodiči i slaněnými lanky s nalisovanou dutinkou.

• Materiál těla: Polyamid 6 (PA6) / ABS — Vysoká mechanická rázová houževnatost a odolnost vůči UV záření.

• Materiál kontaktů: Poniklovaná mosaz — Zabraňuje oxidaci povrchu a udržuje nízkou provozní teplotu spojů.

• Kabelový vstup: Otvor se závitem M20 — Standardní rozměr pro osazení kabelové vývodky odpovídajícího krytí IP67 (vývodka není součástí balení).

• Rozteč montážních otvorů: 56,5 × 119 mm — Připraveno pro stabilní 4bodové upevnění na stěnu, pilíř nebo montážní sloupek.

• Aplikované normy: IEC 60309-1, IEC 60309-2 (ČSN EN 60309) — Plná certifikační shoda pro průmyslové a komerční instalace v celé EU.

• Montáž na hořlavé podklady: Vyžaduje nehořlavou podložku — Zajištění požární bezpečnosti dle platných norem pro elektroinstalace.



FAQ — Časté otázky zákazníků

1. Mohu tuto zásuvku namontovat na venkovní zeď bez jakéhokoliv přístřešku?

Ano. Zásuvka disponuje krytím IP66/IP67, což znamená kompletní prachotěsnost a odolnost vůči vlnobití, silnému proudu stříkající vody i dočasnému ponoření. Pro zachování deklarovaného krytí je nutné použít kabelovou vývodku M20 s těsněním odpovídajícím krytí minimálně IP67 a při zapojení vidlice řádně dotáhnout bajonetový kroužek.

2. Lze přes tuto zásuvku nabíjet elektromobil maximálním výkonem 11 kW trvale?

Ano. Zásuvka je konstruována na jmenovitý proud 16 A při 400 V v nepřetržitém provozu. Poniklované mosazné kontakty efektivně eliminují přechodový odpor a zamezují nadměrnému vývinu tepla při dlouhém nabíjecím cyklu.

3. Jaký kabel a jištění musím k zásuvce přivést z rozvaděče?

Doporučuje se měděný kabel CYKY-J 5×2,5 mm² (při trase nad 20 metrů raději CYKY-J 5×4 mm² pro potlačení úbytku napětí). Obvod se jistí třífázovým jističem 16 A s vypínací charakteristikou B a proudovým chráničem s reziduálním proudem 30 mA (při nabíjení EV chráničem typu A, pokud mobilní nabíječka detekuje DC složku 6 mA, nebo univerzálním chráničem typu B).

4. Je součástí balení kabelová vývodka?

Ne, zásuvka je dodávána bez vývodky. V horní části je připraven otvor se závitem M20, do kterého je nutné podle průměru použitého kabelu našroubovat odpovídající vodotěsnou vývodku M20 s krytím IP67/IP68.

5. Jaký je rozdíl mezi běžnou červenou zásuvkou IP44 a tímto modelem IP67?

Běžná zásuvka IP44 chrání pouze před stříkající vodou ze všech směrů a její pružinové víčko neposkytuje hermetické utěsnění při zapojené vidlici. Model Famatel SpeedPRO s krytím IP67 disponuje masivním těsněním a bajonetovým závitem, který po zašroubování kompatibilní vidlice vytvoří vodotěsný celek odolný i vůči tlakové vodě.

6. Mohu do této zásuvky zapojit i běžnou vidlici s krytím IP44?

Ano, mechanické rozložení kolíků odpovídá standardu IEC 60309 pro 400V 16A 5P (hodinový úhel 6h). Standardní vidlici IP44 do ní bez problémů zasunete, nicméně celkové krytí takto vytvořeného spojení klesne na úroveň slabšího prvku, tedy IP44.

7. Je nutné při montáži na dřevěný sloupek nebo fasádu použít podložku?

Ano, podle montážních předpisů a norem požární bezpečnosti je při instalaci na hořlavé stavební hmoty (třída reakce na oheň B, C, D, E) vyžadováno použití tepelně izolační nehořlavé podložky.

8. Zvládne svorka připojení slaněného kabelu (licny)?

Ano, do šroubových svorek lze připojit jak plný vodič, tak jemně laněný vodič. U vícedrátových a jemně laněných vodičů je nutné použít lisovací kabelové dutinky, aby nedošlo k poškození jednotlivých měděných vláken dotažením šroubu.
