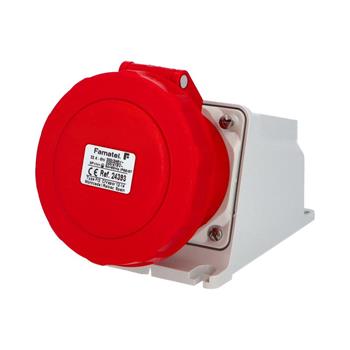

Zásuvka nástěnná Famatel 24393 IP67/400V/32A/5P 6h - SpeedPRO

Nástěnná zásuvka Famatel SpeedPRO 24393 (400V, 32A, 5P, IP67) — Bezpečné 22kW nabíjení elektromobilu bez přehřívání

Odolný napájecí bod pro přenosné EV nabíječky a náročný provoz

Dlouhodobé nabíjení elektromobilu výkonem až 22 kW představuje pro elektroinstalaci extrémní zátěž, při které běžné zásuvky selhávají kvůli tepelné únavě kontaktů. Pokud je zásuvka umístěna venku na fasádě, plotovém sloupku nebo v nezastřešeném stání, musí navíc bez zaváhání čelit přímému dešti, stříkající vodě při mytí vozu a prachovým částicím. Nekvalitní svorky či nedostatečné krytí vedou k oxidaci, zvýšení přechodového odporu, spečení kontaktů a v krajním případě k požáru.

Průmyslová nástěnná zásuvka Famatel SpeedPRO 24393 nabízí nekompromisní řešení navržené pro trvalé zatížení 32 A při 400 V. Díky špičkovému krytí IP66/IP67 s bajonetovým těsnicím víčkem je vnitřní prostor absolutně chráněn proti vniknutí vody i při intenzivním ostřiku nebo dočasném zaplavení. Masivní mosazné kontakty zaručují minimální přechodový odpor při nepřetržitém toku proudu, zatímco odolné pouzdro z polyamidu PA6 a ABS odolává UV záření i mechanickým nárazům. Představuje tak ideální, technicky schválenou základnu pro připojení přenosných třífázových EVSE nabíječek.

Co rozhoduje při výběru pro elektroinstalaci a EV nabíjení

• Trvalá zatížitelnost 32 A (až 22 kW) — dimenzováno pro dlouhodobý odběr bez přehřívání svorek při nabíjení elektromobilu plným výkonem.

• Hermetické krytí IP66/IP67 — bajonetové víčko se speciálním těsněním umožňuje bezpečnou venkovní montáž na fasádu či nekrytý sloupek.

• Jednostranný přístup ke šroubovým svorkám — všechny připojovací šrouby směřují jedním směrem, což zásadně usnadňuje práci elektrikáře ve stísněném prostoru.

• Masivní mosazné kontaktní dutinky — poskytují stabilní přítlak, nízký přechodový odpor a odolnost proti jiskření při cyklickém používání.

• Robustní tělo z plastu PA6/ABS — vysoká rázová pevnost a odolnost vůči mrazu, UV záření, olejům i chemickým vlivům.

• Vstup pro kabel M25 — standardizovaný rozměr pro kabelovou vývodku s antivibračním zajištěním spolehlivě utěsní kabel CYKY-J 5×6 mm² nebo CYKY-J 5×10 mm².

• Bezpečnostní poloha zemnicího kontaktu 6h — standardizované 5kolíkové zapojení (3P + N + PE) zaručuje stoprocentní kompatibilitu se všemi 32A CEE vidlicemi.

• Plná shoda s normou IEC / ČSN EN 60309 — certifikovaný komponent splňující přísné evropské standardy pro průmyslové a dobíjecí instalace.



Ergonomie a spolehlivost při každodenním nabíjení

Při každodenním provozu elektromobilu nebo plug-in hybridu závisí komfort na detailech. Bajonetový uzávěr zásuvky Famatel SpeedPRO je tvarován tak, aby umožňoval snadné otevření i v pracovních rukavicích. Propracovaný vodicí profil zásuvky navede vidlici přenosné nabíječky přesně do správné polohy bez páčení kontaktů, čímž eliminuje mechanické opotřebení lamel.

Po dokončení nabíjení a odpojení kabelu pružinový mechanismus víčko automaticky přiklopí. Následným pootočením bajonetového kroužku zajistíte kompresi obvodového těsnění, které okamžitě hermeticky uzavře dutinky před vzdušnou vlhkostí a ranní kondenzací. Tento princip zabraňuje vzniku koroze na kontaktních plochách i po letech provozu v náročných venkovních podmínkách.

Dimenzováno na plný 22kW výkon bez kompromisů v bezpečnosti

Na rozdíl od základních interiérových zásuvek řada SpeedPRO počítá s dlouhodobým proudovým náporem 32 A na všech třech fázích. Šroubové svorky umožňují pevné dotažení vodičů s doporučeným průřezem 6 mm² až 10 mm², což minimalizuje úbytky napětí a zabraňuje vzniku nebezpečných tepelných mostů uvnitř pouzdra.

Konstrukce vnitřní svorkovnice je vyrobena ze samozhášivého materiálu, který zamezuje šíření plamene v případě abnormálního elektrického stavu. Ve srovnání s levnějšími zásuvkami třídy IP44 nepropustí těsnicí systém IP67 dovnitř vlhkost ani při mytí okolní fasády vysokotlakým čističem, což je klíčové pro bezproblémovou funkci citlivých proudových chráničů typu B nebo A-EV.

Reálné scénáře nasazení v privátním i firemním sektoru

• Domácí vyhrazený nabíjecí bod (B2C): Instalace na vnější stěnu garáže nebo na ocelový sloupek u parkovacího stání rodinného domu. Zásuvka slouží k zapojení přenosného wallboxu (např. s regulací 6–32 A), což majiteli umožňuje nabíjet baterii vozu rychlostí až 22 kW bez nutnosti kupovat drahou pevnou stanici.

• Firemní flotilová stání a lehký průmysl (B2B): Využití v depu užitkových elektromobilů, servisních dílnách či areálech. Mimo dobíjení firemních vozidel poslouží stejná zásuvka také pro napájení stavebních rozvaděčů, výkonných svářeček nebo průmyslových kompresorů, kde je vyžadována odolnost proti prachu, mastnotě a hrubému zacházení.



Pro koho je produkt určený

Produkt je určen pro dvě klíčové skupiny odběratelů:

1. Majitelé elektromobilů a plug-in hybridů, kteří hledají cenově efektivní, flexibilní a maximálně bezpečný způsob nabíjení. V kombinaci s přenosným kabelem EVSE získávají plnohodnotný dobíjecí bod s výkonem až 22 kW, který lze v případě potřeby kdykoliv odpojit a vzít s sebou na cesty.

2. Elektromontážní firmy, revizní technici a elektrikáři, kteří realizují přípravy pro elektromobilitu a průmyslové rozvody. Montáž vyžaduje pevnou instalaci na stěnu a zapojení kvalifikovanou osobou dle platných norem (zejména ČSN 33 2000-7-722 pro napájení elektrických vozidel).

   • Montáž v praxi: Přívodní kabel (obvykle CYKY-J 5×6 mm², při delších trasách CYKY-J 5×10 mm²) se do těla zásuvky zavádí přes horní otvor M25 osazený odpovídající kabelovou vývodkou v krytí IP67. Svorky jsou přehledně označeny (L1, L2, L3, N, PE) a díky orientaci všech šroubů na jednu stranu probíhá dotažení momentovým šroubovákem velmi rychle.

   • Požadavky na jištění a podklad: V rozvaděči musí být obvod jištěn samostatným 3fázovým jističem 32 A (charakteristika B nebo C) a proudovým chráničem Typu B (nebo Typu A-EV s detekcí reziduálního stejnosměrného proudu 6 mA DC dle ČSN EN IEC 61851-1). Při montáži na hořlavé podklady (např. dřevostavby, dřevěné trámy přístřešků dle ČSN 33 2312) je nutné použít nehořlavou podložku.



Udržitelnost a ekologie

Tělo zásuvky je vyrobeno z plně recyklovatelných termoplastů PA6 a ABS bez obsahu nebezpečných halogenů. Výrobek vyhovuje evropské směrnici RoHS, což zaručuje nepřítomnost olova, kadmia a dalších toxických látek. Dlouhá konstrukční životnost mosazných kontaktů eliminuje nutnost předčasné výměny komponentu, čímž šetří suroviny i náklady na servis. Po skončení životnosti je výrobek určen k materiálové recyklaci v rámci zpětného odběru elektroodpadu.

Technické specifikace

• Výrobce / Modelová řada: Famatel / SpeedPRO — Garance shody s evropskými bezpečnostními normami.

• Objednací kód výrobce: 24393 — Jednoznačný identifikátor originálního dílu.

• Jmenovité napětí: 400 V AC (50/60 Hz) — Třífázová distribuční síť.

• Jmenovitý proud: 32 A — Umožňuje trvalý nabíjecí příkon až 22 kW.

• Počet pólů: 5 (3P + N + PE) — Kompletní třífázové zapojení s nulovým i zemnicím vodičem.

• Hodinový úhel (pozice PE): 6h — Standardní mezinárodní konfigurace pro 400V CEE zásuvky.

• Stupeň krytí: IP66 / IP67 — Prachotěsné a vodotěsné provedení odolné proti vlnobití i dočasnému ponoření.

• Typ svorek: Šroubové svorky — Robustní uchycení plných i slaněných měděných vodičů.

• Podporovaný průřez vodičů: 2,5–10 mm² — Bezproblémové připojení kabelů dimenzovaných na vysokou zátěž.

• Materiál pouzdra: Polyamid PA6 / ABS — Rázově houževnatý a UV stabilní polymer.

• Materiál kontaktů: Mosaz — Nízký přechodový odpor a dlouhodobá odolnost proti korozi.

• Kabelový vstup: Otvor se závitem M25 — Příprava pro těsnicí šroubovací průchodku (dodáváno bez vývodky).

• Aplikované normy: ČSN EN / IEC 60309-1, IEC 60309-2 — Plná shoda s předpisy pro průmyslové vidlice a zásuvky.

• Způsob montáže: Nástěnná (povrchová) — Čtyři vnější montážní otvory pro pevné ukotvení k podkladu.



FAQ — Časté otázky zákazníků

1. Lze tuto zásuvku využít pro plnohodnotné 22kW nabíjení elektromobilu? Ano. Zásuvka je konstruována na trvalý jmenovitý proud 32 A při 400 V, což odpovídá výkonu přibližně 22 kW. Pro tento provoz je nutné mít odpovídající jistič 32 A a přívodní kabel o průřezu minimálně 6 mm².

2. Jaký je rozdíl mezi krytím IP44 a tímto provedením IP66/IP67? Běžné zásuvky IP44 chrání pouze proti stříkající vodě z libovolného směru, nikoliv však proti intenzivnímu proudu vody nebo prachu. Krytí IP66/IP67 zajišťuje absolutní prachotěsnost a odolnost vůči silnému tlaku vody i dočasnému ponoření, takže zásuvka může být celoročně vystavena dešti a sněhu bez přístřešku.

3. Je součástí balení kabelová průchodka M25? Není. Zásuvka má připravený vstupní otvor se závitem M25, ale samotná kabelová průchodka není součástí dodávky. Je nutné ji dokoupit samostatně podle vnějšího průměru použitého přívodního kabelu, aby bylo zachováno krytí IP67.

4. Lze do této 32A zásuvky připojit 16A přenosnou nabíječku s menší červenou pětikolíkovou vidlicí? Přímo nikoliv. Zásuvka 32A 5P má větší průměr těla i kolíků než zásuvka 16A 5P, aby se zabránilo přetížení slabších vodičů. Pro připojení 16A zařízení do této zásuvky je nutné použít certifikovaný adaptér s vestavěným jištěním 16 A nebo redukci určenou pro daný typ EVSE nabíječky.

5. Jaký proudový chránič musí být před zásuvkou zapojen pro účely dobíjení EV? Podle normy ČSN 33 2000-7-722 musí být každý vyhrazený nabíjecí bod chráněn proudovým chráničem, který detekuje i stejnosměrné reziduální proudy. Vyžaduje se proudový chránič typu B, případně chránič typu A doplněný o modul pro detekci DC proudu 6 mA (typicky integrovaný přímo v kvalitních přenosných EVSE kabelech).

6. Je možné zásuvku namontovat přímo na dřevěnou stěnu nebo do pergoly? Při montáži na hořlavé podklady (třída reakce na oheň B až E dle ČSN 33 2312) je nutné pod zásuvku instalovat nehořlavou teplosměnnou podložku o tloušťce minimálně 5 mm, případně zvolit vzduchovou mezeru dle montážních pokynů výrobce.

7. Jsou šroubové svorky v zásuvce vhodné i pro slaněné (ohebné) kabely? Ano, svorky pojmou jak plné vodiče (CYKY), tak slaněné vodiče (CYSY). U slaněných vodičů je nutné použít lisovací dutinky odpovídajícího průřezu, aby nedošlo k přestřižení jednotlivých měděných vláken při dotažení.

8. V čem pomáhá jednostranné uspořádání šroubů řady SpeedPRO? Při zapojování silných vodičů 6 mm² není nutné zásuvkou otáčet ani měnit úhel šroubováku. Všechny šroubové svorky jsou natočeny stejným směrem, což urychluje montáž a snižuje riziko nedostatečného dotažení některé z fází.
